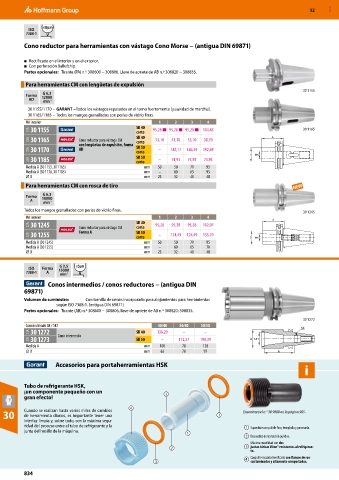

Page 834 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

≤8µm
ISO
7388-1

Cono reductor para herramientas con vástago Cono Morse − (antigua DIN 69871)

■ Rectificado en el interior y en el exterior.
■ Con perforación Ballufchip.
Partes opcionales: Tirante (PA) n.º 308600 − 308806. Llave de apriete de AB n.º 308820 − 308835.

Para herramientas CM con lengüetas de expulsión
30 1155
G 6,3
Forma 12000
AD min -1

30 1155/1170 – GARANT −Todos los vástagos repasados en el torno fuertemente (¡suavidad de marcha!).
30 1165/1185 – Todos los mangos granallados con perlas de vidrio finas.
MK interior 1 2 3 4
31A 30 1155 SK 40 95,28 ■ 95,28 ■ 95,28 ■ 104,43 30 1165
corto
32A 30 1165 Cono reductor para vástago CM SK 40 53,10 53,10 53,10 58,70
corto
con lengüetas de expulsión, forma
31A 30 1170 AD SK 50 – 182,17 186,59 192,49
corto
32A 30 1185 SK 50 – 74,93 74,93 74,93
corto
Medida A (30 1155, 30 1165) mm 50 50 70 95
Medida A (30 1170, 30 1185) mm – 60 65 95
⌀ D mm 25 32 40 48
Para herramientas CM con rosca de tiro
G 6,3
Forma 18000
A min -1

Todos los mangos granallados con perlas de vidrio finas. 30 1245
MK interior 1 2 3 4
32A 30 1245 Cono reductor para vástago CM SK 40 95,28 95,28 95,28 102,07
corto
32A 30 1255 Forma A SK 50 – 124,49 124,49 135,70 MK
corto
Medida A (30 1245) mm 50 50 70 95
Medida A (30 1255) mm – 60 65 70
⌀ D mm 25 32 40 48

G 2,5
ISO Forma 15000 ≤5µm
7388-1 A -1
min
Conos intermedios / conos reductores − (antigua DIN
69871)
Volumen de suministro: Con tornillo de unión incorporado para alojamientos para herramientas
según ISO 7388-1. (antigua DIN 69871)
Partes opcionales: Tirante (AB) n.º 308600 − 308806, llave de apriete de AB n.º 308820; 308835.
30 1272
Cono inclinado SK / SK1 40/40 50/40 50/50
31A 30 1272 Cono intermedio SK 40 136,29 – –
31A 30 1273 SK 50 – 172,57 198,39
Medida A mm 100 70 120
⌀ D mm 63 70 97

Accesorios para portaherramientas HSK

Tubo de refrigerante HSK,
¡un componente pequeño con un 2
gran efecto!

30 Cuando se realizan hasta varios miles de cambios 4 3 Encontrará el n.° 30 9880 en la página 905.
de herramienta diarios, es importante tener una
interfaz limpia y, sobre todo, con la máxima segu-
ridad del proceso entre el tubo de refrigerante y la 1 Superficie con pulido fino, templada y pavonada.
junta del husillo de la máquina.
1
2 Dos radios de transición pulidos.
Máxima movilidad con dos
2 3 juntas tóricas Viton® resistentes al refrigeran-
te.
Casquillo roscado bonificado con flancos de ros-
4
3 cas laminados y altamente compactados.
