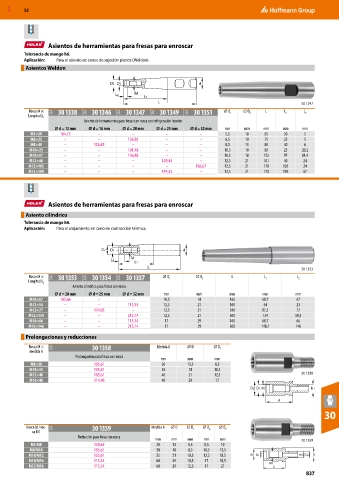

Page 837 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Asientos de herramientas para fresas para enroscar
Tolerancia de mango h6.
Aplicación: Para el asiento en conos de sujeción planos (Weldon).
Asientos Weldon

30 1347
Rosca M × 32A 30 1338 32A 30 1346 32A 30 1347 32A 30 1349 32A 30 1351 ⌀ D 1 ⌀ D 2 L L 1 L 2
Longitud L 1
Asiento de herramientas para fresas con rosca con refrigeración interior
⌀ d = 12 mm ⌀ d = 16 mm ⌀ d = 20 mm ⌀ d = 25 mm ⌀ d = 32 mm mm mm mm mm mm
M5×20 104,72 – – – – 5,5 10 65 20 5
M6×25 – – 126,85 – – 6,5 10 75 25 5
M8×40 – 126,85 – – – 8,5 13 88 40 6
M10×25 – – 101,48 – – 10,5 18 80 25 20,2
M10×97 – – 136,88 – – 10,5 18 152 97 81,4
M12×40 – – – 109,44 – 12,5 21 101 40 24
M12×105 – – – – 166,67 12,5 21 170 105 24
M12×109 – – – 144,55 – 12,5 21 170 109 67

Asientos de herramientas para fresas para enroscar
Asiento cilíndrico
Tolerancia de mango h6.
Aplicación: Para el alojamiento en cono de contracción térmica.

30 1353
Rosca M × 32A 30 1353 32A 30 1354 32A 30 1357 ⌀ D 1 ⌀ D 2 L L 1 L 2
Longitud L 2
Asiento cilíndrico para fresas con rosca
⌀ d = 20 mm ⌀ d = 25 mm ⌀ d = 32 mm mm mm mm mm mm
M10×67 102,66 – – 10,5 18 160 68,7 67
M12×54 – – 115,34 12,5 21 160 54 23
M12×77 – 174,05 – 12,5 21 240 87,5 77
M12×134 – – 213,14 12,5 21 300 134 59,5
M16×66 – – 115,34 17 29 160 68,7 66
M16×146 – – 213,14 17 29 300 148,7 146
Prolongaciones y reducciones

Rosca M × 32A 30 1358 Medida A ⌀ D ⌀ D 1
medida A
Prolongación para fresas con rosca
mm mm mm
M8×30 105,61 30 13,5 8,5
M10×35 105,61 35 18 10,5
M12×40 105,61 40 21 12,5 30 1358
M16×40 114,46 40 29 17
D2 D1 M b1
A

30

Rosca M / ros- 32A 30 1359 Medida A ⌀ D ⌀ D 1 ⌀ D p ⌀ D 2
ca M1
Reducción para fresa con rosca
mm mm mm mm mm 30 1359
M5/M8 120,65 30 13 5,5 8,5 10
M8/M10 105,61 30 18 8,5 10,5 13,5
M10/M12 105,61 35 21 10,5 12,5 18,5
M10/M16 115,34 60 29 10,5 17 18,5
M12/M16 115,34 60 29 12,5 17 21
837
