52 MXD

≤3µm
ISO Forma
7388-1 ADB HSC HPC

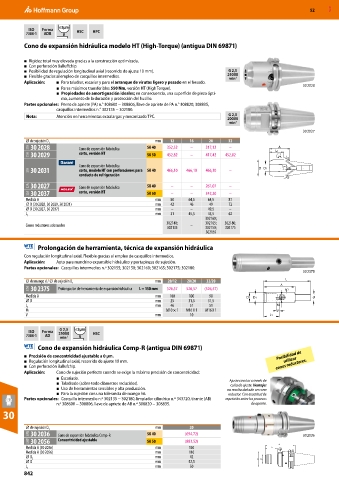

Cono de expansión hidráulica modelo HT (High-Torque) (antigua DIN 69871)

■ Rigidez total muy elevada gracias a la construcción optimizada.
■ Con perforación Balluffchip.
■ Posibilidad de regulación longitudinal axial (recorrido de ajuste 10 mm). G 2,5
■ Flexible gracias al empleo de casquillos intermedios. 25000 -1
min
Aplicación: ■ Para taladrar, escariar y para el arranque de virutas ligero y pesado en el fresado. 30 2028
■ Pares máximos transferibles 550 Nm, versión HT (High Torque).
■ Propiedades de amortiguación ideales; en consecuencia, una superficie de pieza ópti-
ma, aumento de la duración y protección del husillo.
Partes opcionales: Perno de apriete (PA) n.° 308600 − 308806, llave de apriete de PA n.° 308820; 308835,
casquillos intermedios n.° 302135 − 302180.
G 2,5
Nota: Atención en herramientas extralargas y mecanizado TPC. 20000
min -1
30 2027
⌀ de sujeción D 1 mm 12 16 20 32
31H 30 2028 Cono de expansión hidráulica SK 40 352,52 – 317,12 –
31H 30 2029 corto, versión HT SK 50 452,82 – 417,42 452,82

Cono de expansión hidráulica
31H 30 2031 corto, modelo HT con perforaciones para SK 40 466,10 466,10 466,10 –
conducto de refrigeración
32A 30 2027 Cono de expansión hidráulica SK 40 – – 261,07 –
32A 30 2037 corto, versión HT SK 50 – – 342,20 –
Medida A mm 50 64,5 64,5 81
⌀ D (30 2028, 30 2029, 30 2031) mm 42 46 49 72
⌀ D (30 2027, 30 2037) mm – – 49,5 –
L 1 mm 31 45,5 45,5 62
302160;
302140; 302165; 302180;
Conos reductores adecuados –
302135 302150; 302175
302155

Prolongación de herramienta, técnica de expansión hidráulica
Con regulación longitudinal axial. Flexible gracias al empleo de casquillos intermedios.
Aplicación: Apto para mandrino expansible hidráulico y portapinzas de sujeción.
Partes opcionales: Casquillos intermedios n.º 302155; 302150; 302160; 302165; 302175; 302180.
30 2375
⌀ de mango d / ⌀ de sujeción D 1 mm 20/12 20/20 32/20
33W 30 2375 Prolongación de herramienta de expansión hidráulica L = 150 mm 526,57 526,57 (526,57)
Medida A mm 100 100 90
⌀ D mm 25 31,5 31,5
L 1 mm 46 51 51
M M10 × 1 M16 X 1 M16 X 1
V mm 10

G 2,5
ISO Forma 25000 ≤3µm HSC
7388-1 AD -1
min
Cono de expansión hidráulica Comp-R (antigua DIN 69871)
■ Precisión de concentricidad ajustable a 0 µm. Posibilidad de
utilizar
■ Regulación longitudinal axial, recorrido de ajuste 10 mm. conos reductores.
■ Con perforación Ballufchip.
Aplicación: Cono de sujeción perfecto cuando se exige la máxima precisión de concentricidad:
■ Escariado. Ajuste circular a través de
■ Taladrado (sobre todo diámetros reducidos). cuña de ajuste. Ventaja:
■ Uso de herramientas sensibles y alta producción. no resulta dañado un cono
■ Para la sujeción con una tolerancia de mango h6. reductor. Con exactitud de
Partes opcionales: Casquillo intermedio n.º 302135 − 302180, limpiador cilíndrico n.º 343720, tirante (AB) repetición entre los procesos
n.º 308600 − 308806, llave de apriete de AB n.º 308820 − 308835. de apriete.
30

⌀ de sujeción D 1 mm 20
33W 30 2036 Cono de expansión hidráulica Comp-R SK 40 (694,72) 30 2036
33W 30 2056 Concentricidad ajustable SK 50 (883,52)
Medida A (30 2036) mm 130 L1 A
Medida A (30 2056) mm 110
⌀ D 2 mm 42 D D2
⌀ D mm 52,5
L 1 mm 50
842
