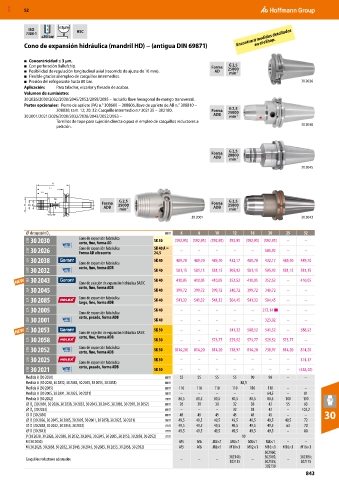

Page 843 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 843
MXD 52
≤3µm
ISO
7388-1 HSC
≤80 bar Encontrará medidas detalladas
Cono de expansión hidráulica (mandril HD) − (antigua DIN 69871) en el eShop.
■ Concentricidad ≤ 3 µm.
■ Con perforación Ballufchip. Forma G 2,5
■ Posibilidad de regulación longitudinal axial (recorrido de ajuste de 10 mm). AD 25000 -1
min
■ Flexible gracias al empleo de casquillos intermedios.
■ Presión del refrigerante hasta 80 bar. 30 2026
Aplicación: Para taladrar, escariar y fresado de acabar.
Volumen de suministro:
30 2026/2030/2032/2038/2045/2052/2058/2085 – Incluido llave hexagonal de mango transversal.
Partes opcionales: Perno de apriete (PA) n.° 308600 − 308806, llave de apriete de AB n.° 308810 −
G 2,5
308830, tam. 12; 20; 32: Casquillo intermedio n.º 302135 − 302180. Forma 25000
30 2001/2021/2026/2030/2032/2038/2043/2052/2053 – ADB min -1
Tornillos de tope para sujeción directa o para el empleo de casquillos reductores a
petición. 30 2038
G 2,5
Forma
ADB 20000 -1
min
30 2045
G 2,5
G 2,5
Forma 25000 Forma 25000
ADB min -1 ADB min -1
30 2001 30 2043
⌀ de sujeción D 1 mm 6 8 10 12 16 20 25 32
33W 30 2030 Cono de expansión hidráulica SK 30 (592,95) (592,95) (592,95) 592,95 (592,95) (592,95) – –
corto, fino, forma AD
33W 30 2026 Cono de expansión hidráulica SK 40 A = – – – – – 505,92 – –
Forma AD ultracorta
24,5
31A 30 2038 Cono de expansión hidráulica SK 40 489,70 489,70 489,70 432,17 489,70 432,17 489,70 489,70
33W 30 2032 corto, fino, forma ADB SK 40 581,15 581,15 581,15 505,92 581,15 505,92 581,15 581,15
31A 30 2043 Cono de sujeción de expansión hidráulica BASIC SK 40 410,05 410,05 410,05 352,52 410,05 352,52 – 410,05
32A 30 2045 corto, fino, forma ADB SK 40 399,72 399,72 399,72 340,72 399,72 340,72 – –
32A 30 2085 Cono de expansión hidráulica SK 40 541,32 541,32 541,32 504,45 541,32 504,45 – –
largo, fino, forma ADB
32A 30 2005 Cono de expansión hidráulica SK 40 – – – – – 272,14 ■ – –
33W 30 2001 corto, pesado, forma ADB SK 40 – – – – – 323,02 – –
31A 30 2053 Cono de sujeción de expansión hidráulica BASIC SK 50 – – – 541,32 588,52 541,32 – 588,52
32A 30 2058 corto, fino, forma ADB SK 50 – – 573,77 529,52 573,77 529,52 573,77 –
33W 30 2052 Cono de expansión hidráulica SK 50 (814,20) 814,20 814,20 738,97 814,20 738,97 814,20 814,20
corto, fino, forma ADB
32A 30 2025 Cono de expansión hidráulica SK 50 – – – – – – – 314,17
33W 30 2021 corto, pesado, forma ADB SK 50 – – – – – – – (448,40)
Medida A (30 2030) mm 55 55 55 55 90 90 – –
Medida A (30 2038, 30 2032, 30 2043, 30 2045, 30 2053, 30 2058) mm 80,5
Medida A (30 2085) mm 110 110 110 110 110 110 – –
Medida A (30 2005, 30 2001, 30 2025, 30 2021) mm – – – – – 64,5 – 81
Medida A (30 2052) mm 80,5 80,5 80,5 80,5 80,5 80,5 100 100
⌀ D (30 2030, 30 2026, 30 2038, 30 2032, 30 2043, 30 2045, 30 2085, 30 2058, 30 2052) mm 26 28 30 32 38 42 55 63
2
⌀ D (30 2053) mm – – – 32 38 42 – 103,2
2
⌀ D (30 2030) mm 45 45 45 45 45 45 – – 30
⌀ D (30 2026, 30 2045, 30 2085, 30 2005, 30 2001, 30 2058, 30 2025, 30 2021) mm 49,5 49,5 49,5 49,5 49,5 49,5 49,5 72
⌀ D (30 2038, 30 2032, 30 2053, 30 2052) mm 49,5 49,5 49,5 49,5 49,5 49,5 63 70
⌀ D (30 2043) mm 49,5 49,5 49,5 49,5 49,5 49,5 – 80
V (30 2030, 30 2026, 30 2038, 30 2032, 30 2043, 30 2045, 30 2085, 30 2053, 30 2058, 30 2052) mm 10
M (30 2030) M5 M6 M8×1 M8×1 M8×1 M8×1 – –
M (30 2026, 30 2038, 30 2032, 30 2043, 30 2045, 30 2085, 30 2053, 30 2058, 30 2052) M5 M6 M8×1 M10×1 M12×1 M16×1 M16×1 M16×1
302160;
302140; 302165; 302180;
Casquillos reductores adecuados – – – – –
302135 302155; 302175
302150
