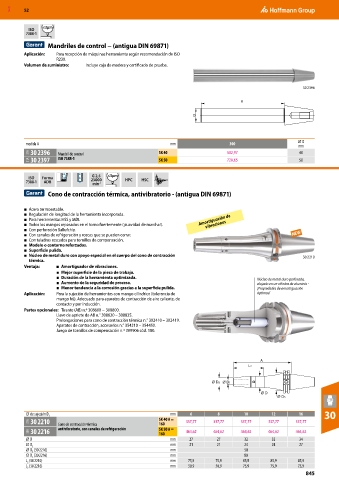

MXD 52

≤3µm
ISO
7388-1

Mandriles de control − (antigua DIN 69871)
Aplicación: Para recepción de máquinas herramienta según recomendación de ISO
R230.
Volumen de suministro: Incluye caja de madera y certificado de prueba.

30 2396

A

D

⌀ D
medida A mm 300
mm
31A 30 2396 Mandril de control SK 40 502,97 40
31A 30 2397 ISO 7388-1 SK 50 728,65 50

G 2,5 ≤3µm
ISO Forma
7388-1 ADB 25000 HPC HSC
min
-1
Cono de contracción térmica, antivibratorio - (antigua DIN 69871)

■ Acero termoestable.
■ Regulación de longitud de la herramienta incorporada.
■ Para herramientas HSS y MDI. Amortiguación de
■ Todos los mangos repasados en el torno fuertemente (¡suavidad de marcha!). vibraciones
■ Con perforación Ballufchip.
■ Con canales de refrigeración y roscas que se pueden cerrar.
■ Con taladros roscados para tornillos de compensación.
■ Modelo o contorno reforzados.
■ Superficie pulida.
■ Núcleo de metal duro con apoyo especial en el cuerpo del cono de contracción 30 2210
térmica.
Ventaja: ■ Amortiguador de vibraciones.
■ Mejor superficie de la pieza de trabajo.
■ Duración de la herramienta optimizada. Núcleo de metal duro perforado,
■ Aumento de la seguridad de proceso. alojado en un cilindro de aluminio -
■ Menor tendencia a la corrosión gracias a la superficie pulida. ¡Propiedades de amortiguación
Aplicación: Para la sujeción de herramientas con mango cilíndrico (tolerancia de óptimas!
mango h6). Adecuado para aparatos de contracción de aire caliente, de
contacto y por inducción.
Partes opcionales: Tirante (AB) n.º 308600 − 308800.
Llave de apriete de AB n.° 308820 – 308835.
Prolongaciones para cono de contracción térmica n.° 302410 – 302419.
Aparatos de contracción, accesorios n.° 354210 – 354450.
Juego de tornillos de compensación n.º 309906 cód. 180.

A
L2

D2 D1
D
D3

⌀ de sujeción D 1 mm 6 8 10 12 16 30
31A 30 2210 Cono de contracción térmica SK 40 A = 337,77 337,77 337,77 337,77 337,77
160
31A 30 2216 antivibratorio, con canales de refrigeración SK 50 A = 464,62 464,62 464,62 464,62 464,62
160
⌀ D mm 27 27 32 32 34
⌀ D 2 mm 21 21 24 24 27
⌀ D (30 2210) mm 50
3
⌀ D (30 2216) mm 80
3
L (30 2210) mm 75,9 75,9 85,9 85,9 85,9
2
L (30 2216) mm 50,9 50,9 75,9 75,9 75,9
2
845
