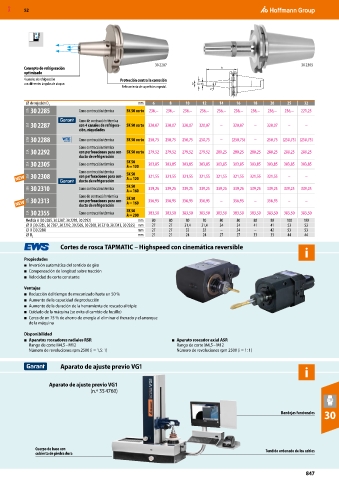

Page 847 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

30 2287 30 2305
Concepto de refrigeración
optimizado
4 canales de refrigeración Protección contra la corrosión
con diferentes ángulos de ataque.
Refinamiento de superficies especial.

⌀ de sujeción D 1 mm 6 8 10 12 14 16 18 20 25 32
31A 30 2285 Cono contracción térmica SK 50 corto 236,– 236,– 236,– 236,– 236,– 236,– 236,– 236,– 236,– 221,25
Cono de contracción térmica
31A 30 2287 con 4 canales de refrigera- SK 50 corto 320,07 320,07 320,07 320,07 – 320,07 – 320,07 – –
ción, niquelados
33W 30 2288 Cono contracción térmica SK 50 corto 250,75 250,75 250,75 250,75 – (250,75) – 250,75 (250,75) (250,75)
Cono contracción térmica
31A 30 2292 con perforaciones para con- SK 50 corto 279,52 279,52 279,52 279,52 280,25 280,25 280,25 280,25 280,25 280,25
ducto de refrigeración
31A 30 2305 Cono contracción térmica SK 50 303,85 303,85 303,85 303,85 303,85 303,85 303,85 303,85 303,85 303,85
A = 120
Cono contracción térmica
31A 30 2308 con perforaciones para con- SK 50 321,55 321,55 321,55 321,55 321,55 321,55 321,55 321,55 – –
A = 120
ducto de refrigeración
31A 30 2310 Cono contracción térmica SK 50 339,25 339,25 339,25 339,25 339,25 339,25 339,25 339,25 339,25 339,25
A = 160
Cono de contracción térmica
31A 30 2313 con perforaciones para con- SK 50 356,95 356,95 356,95 356,95 – 356,95 – 356,95 – –
A = 160
ducto de refrigeración
31A 30 2355 Cono contracción térmica SK 50 383,50 383,50 383,50 383,50 383,50 383,50 383,50 383,50 383,50 383,50
A = 200
Medida A (30 2285, 30 2287, 30 2288, 30 2292) mm 80 80 80 80 80 80 80 80 100 100
⌀ D (30 2285, 30 2287, 30 2292, 30 2305, 30 2308, 30 2310, 30 2313, 30 2355) mm 27 27 31,4 31,4 34 34 41 41 53 53
⌀ D (30 2288) mm 27 27 32 32 – 34 – 42 53 53
mm 21 21 24 24 27 27 33 33 44 44
⌀ D 2
Cortes de rosca TAPMATIC – Highspeed con cinemática reversible
i
Propiedades
■ Inversión automática del sentido de giro
■ Compensación de longitud sobre tracción
■ Velocidad de corte constante

Ventajas
■ Reducción del tiempo de mecanizado hasta un 50 %
■ Aumento de la capacidad de producción
■ Aumento de la duración de la herramienta de roscado al triple
■ Cuidado de la máquina (se evita el cambio de husillo)
■ Cerca de un 75 % de ahorro de energía al eliminar el frenado y el arranque
de la máquina

Disponibilidad
■ Aparatos roscadores radiales RSR ■ Aparato roscador axial ASR
Rango de corte M4,5 – M12 Rango de corte M4,5 – M12
Número de revoluciones rpm 2500 (i = 1,5: 1) Número de revoluciones rpm 2500 (i = 1: 1)

Aparato de ajuste previo VG1
i

Aparato de ajuste previo VG1
(n.º 35 4760)

30
Bandejas funcionales

Cuerpo de base con Tendido ordenado de los cables
cubierta de piedra dura
