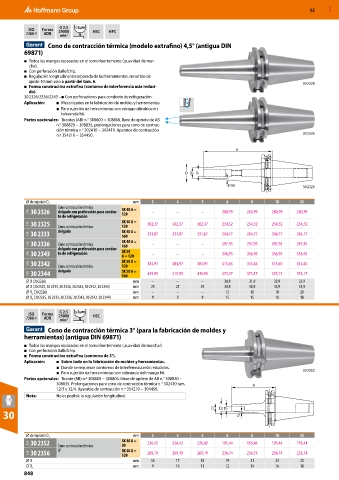

52 MXD

G 2,5 ≤3µm
ISO Forma
7388-1 ADB 25000 HSC HPC
min
-1
Cono de contracción térmica (modelo extrafino) 4,5° (antigua DIN
69871)
■ Todos los mangos repasados en el torno fuertemente (¡suavidad de mar-
cha!).
■ Con perforación Ballufchip.
■ Regulación longitudinal incorporada de las herramientas, recorrido de
ajuste 10 mm solo a partir del tam. 6. 30 2325
■ Forma constructiva extrafina (contorno de interferencia más reduci-
do).
30 2326/2336/2343 – ■ Con perforaciones para conducto de refrigeración.
Aplicación: ■ Mecanizados en la fabricación de moldes y herramientas.
■ Para sujeción de herramientas con vástago cilíndrico en
tolerancia h6.
Partes opcionales: Tirantes (AB) n.° 308600 − 308806, llave de apriete de AB
n.° 308820 − 308835, prolongaciones para cono de contrac-
ción térmica n.° 302410 − 302419. Aparatos de contracción
n.º 354210 − 354450. 30 2326

30 2326

⌀ de sujeción D 1 mm 3 4 5 6 8 10 12
Cono contracción térmica
31A 30 2326 delgado con perforación para conduc- SK 40 A = – – – 280,99 280,99 280,99 280,99
120
to de refrigeración
31A 30 2325 Cono contracción térmica SK 40 A = 302,37 302,37 302,37 234,52 234,52 234,52 234,52
120
31A 30 2333 delgado SK 40 A = 331,87 331,87 331,87 264,77 264,77 264,77 264,77
160
31A 30 2336 Cono contracción térmica SK 40 A = – – – 297,95 297,95 297,95 297,95
160
delgado con perforación para conduc-
31A 30 2343 to de refrigeración SK 50 – – – 356,95 356,95 356,95 356,95
A = 120
31A 30 2342 Cono contracción térmica SK 50 A = 384,97 384,97 384,97 315,65 315,65 315,65 315,65
120
31A 30 2344 delgado SK 50 A = 415,95 415,95 415,95 373,17 373,17 373,17 373,17
160
⌀ D (30 2326) mm – – – 30,9 31,9 33,9 35,9
⌀ D (30 2325, 30 2333, 30 2336, 30 2343, 30 2342, 30 2344) mm 25 25 25 30,9 30,9 33,9 33,9
⌀ D (30 2326) mm – – – 15 16 18 20
2
⌀ D (30 2325, 30 2333, 30 2336, 30 2343, 30 2342, 30 2344) mm 9 9 9 15 15 18 18
2
G 2,5 ≤3µm
ISO Forma
7388-1 ADB 25000 HSC
min
-1
Cono de contracción térmica 3° (para la fabricación de moldes y
herramientas) (antigua DIN 69871)
■ Todos los mangos repasados en el torno fuertemente (¡suavidad de marcha!).
■ Con perforación Ballufchip.
■ Forma constructiva extrafina (contorno de 3°).
Aplicación: ■ Sobre todo en la fabricación de moldes y herramientas.
■ Donde se requieran contornos de interferencia más reducidos.
■ Para sujeción de herramientas con tolerancia del mango h6. 30 2352
Partes opcionales: Tirante (AB) n.º 308600 − 308806. Llave de apriete de AB n.° 308820 –
308835. Prolongaciones para cono de contracción térmica n.° 302410 tam.
12/3 y 12/4. Aparatos de contracción n.º 354210 − 304450.
Nota: No es posible la regulación longitudinal.

30

⌀ de sujeción D 1 mm 3 4 5 6 8 10 12
31A 30 2352 Cono contracción térmica SK 40 A = 226,42 226,42 226,42 195,44 195,44 195,44 195,44
80
31A 30 2356 3° SK 40 A = 269,19 269,19 269,19 236,74 236,74 236,74 236,74
120
⌀ D mm 16 17 18 19 21 23 25
⌀ D 2 mm 9 10 11 12 14 16 18
848
