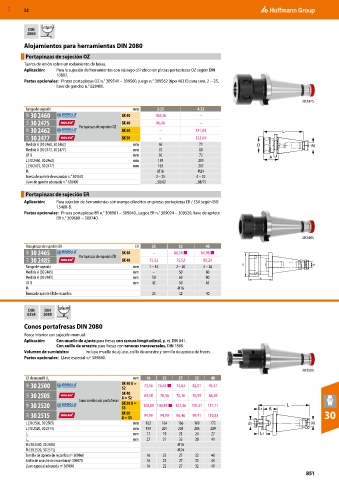

MXD 52

≤3µm
DIN
2080

Alojamientos para herramientas DIN 2080
Portapinzas de sujeción OZ
Tuerca de unión sobre un rodamiento de bolas.
Aplicación: Para la sujeción de herramientas con vástago cilíndrico en pinzas portapiezas OZ según DIN
10897.
Partes opcionales: Pinzas portapiezas OZ n.° 309540 − 309560, juego n.° 309562 (tipo 462 E) para tam. 2 − 25,
llave de gancho n.° 628400.

30 2475
Rango de sujeción mm 2-25 4-32
36E 30 2460 SK 40 102,36 –
32A 30 2475 Portapinzas de sujeción OZ SK 40 96,46 –
36E 30 2462 SK 50 – 141,01
32A 30 2477 SK 50 – 133,04
Medida A (30 2460, 30 2462) mm 66 73
Medida A (30 2475, 30 2477) mm 70 80
⌀ D mm 60 72
L (30 2460, 30 2462) mm 159 200
L (30 2475, 30 2477) mm 163 207
M M16 M24
Tuerca de apriete de recambio n.° 309670 2 – 25 4 – 32
Llave de gancho adecuada n.° 628400 _58/62 _68/75

Portapinzas de sujeción ER
Aplicación: Para sujeción de herramientas con mango cilíndrico en pinzas portapiezas ER / ESX según ISO
15488-B.
Partes opcionales: Pinzas portapiezas ER n.° 308981 − 309040, juegos ER n.° 309024 − 309320, llave de apriete
ER n.° 309680 − 309740.

30 2485
Para pinzas de sujeción ER ER 25 32 40
36E 30 2465 Portapinzas de sujeción ER SK 40 – 80,24 ■ 84,96 ■
32A 30 2485 SK 40 75,52 75,52 80,24
Rango de sujeción mm 1 – 16 2 – 20 4 – 26
Medida A (30 2465) mm – 50 80
Medida A (30 2485) mm 50 60 80
⌀ D mm 42 50 63
M M16
Tuerca de apriete ER de recambio 25 32 40

≤6µm
DIN DIN
6358 2080

Conos portafresas DIN 2080
Rosca interior con sujeción manual.
Aplicación: Con muelle de ajuste para fresas con ranura longitudinal, p. ej. DIN 841.
Con anillo de arrastre para fresas con ranuras transversales, DIN 1880.
Volumen de suministro: Incluye muelle de ajuste, anillo de arrastre y tornillo de apriete de fresas.
Partes opcionales: Llave especial n.º 309840.

30 2505
⌀ de mandril d 1 mm 16 22 27 32 40
36E 30 2500 SK 40 A = 73,16 74,63 ■ 74,63 82,01 93,51
52
32A 30 2505 SK 40 69,18 70,36 70,36 76,99 88,20
A = 52
Cono combinado portafresas
36E 30 2520 SK 50 A = 100,89 100,89 ■ 102,36 105,31 117,11
55
32A 30 2515 SK 50 94,99 94,99 96,46 99,41 110,33 30
A = 55
L (30 2500, 30 2505) mm 162 164 166 169 172
L (30 2520, 30 2515) mm 199 201 203 206 209
L 3 mm 17 19 21 24 27
L 4 mm 27 31 33 38 41
M (30 2500, 30 2505) M16
M (30 2520, 30 2515) M24
Tornillo de apriete de recambio nº 309860 16 22 27 32 40
Anillo de arrastre de recambio nº 309870 16 22 27 32 40
Llave especial adecuada nº 309840 16 22 27 32 40
851
