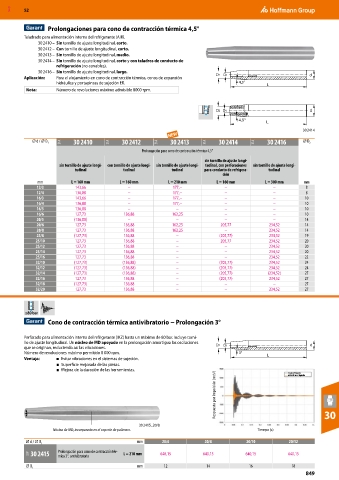

MXD 52

Prolongaciones para cono de contracción térmica 4,5°
Taladrado para alimentación interna del refrigerante (AIR).
30 2410 – Sin tornillo de ajuste longitudinal, corto.
30 2412 – Con tornillo de ajuste longitudinal, corto.
30 2413 – Sin tornillo de ajuste longitudinal, medio.
30 2414 – Sin tornillo de ajuste longitudinal, corto y con taladros de conducto de
refrigeración (no cerrables).
30 2416 – Sin tornillo de ajuste longitudinal, largo.
Aplicación: Para el alojamiento en cono de contracción térmica, conos de expansión
hidráulica y portapinzas de sujeción ER.
Nota: Número de revoluciones máximo admisible 8000 rpm.

30 2414
⌀ d / ⌀ D 1 31A 30 2410 31A 30 2412 31A 30 2413 31A 30 2414 31A 30 2416 ⌀ D 2
Prolongación para cono de contracción térmica 4,5°

sin tornillo de ajuste longi-
sin tornillo de ajuste longi- con tornillo de ajuste longi- sin tornillo de ajuste longi- tudinal, con perforaciones sin tornillo de ajuste longi-
tudinal tudinal tudinal para conducto de refrigera- tudinal
ción
mm L = 160 mm L = 160 mm L = 210 mm L = 160 mm L = 300 mm mm
12/3 143,66 – 177,– – – 8
12/4 136,88 – 177,– – – 8
16/3 143,66 – 177,– – – 10
16/4 136,88 – 177,– – – 10
16/5 136,88 – – – – 10
16/6 127,73 136,88 162,25 – – 10
20/5 (136,88) – – – – 14
20/6 127,73 136,88 162,25 205,77 234,52 14
20/8 127,73 136,88 162,25 – 234,52 14
25/8 (127,73) 136,88 – (205,77) 234,52 19
25/10 127,73 136,88 – 205,77 234,52 20
25/12 127,73 136,88 – – 234,52 20
25/14 127,73 136,88 – – 234,52 20
25/16 127,73 136,88 – – 234,52 22
32/10 (127,73) (136,88) – (205,77) 234,52 24
32/12 (127,73) (136,88) – (205,77) 234,52 24
32/14 (127,73) (136,88) – (205,77) (234,52) 27
32/16 127,73 136,88 – (205,77) 234,52 27
32/18 (127,73) 136,88 – – – 27
32/20 127,73 136,88 – – 234,52 27

≤80 bar
Cono de contracción térmica antivibratorio − Prolongación 3°

Perforado para alimentación interna del refrigerante (IKZ) hasta un máximo de 80 bar. Incluye torni-
llo de ajuste longitudinal. Un núcleo de MD apoyado en la prolongación amortigua las oscilaciones
que se originan, reduciendo así las vibraciones.
Número de revoluciones máximo permitido 8 000 rpm.
Ventaja: ■ Evitar vibraciones en el sistemas de sujeción.
■ Superficie mejorada de las piezas.
■ Mejora de la duración de las herramientas. no amortiguado
Respuesta por impulsión (m/s 2 )
GARANT amortiguado

30 2415_20/8 30
Núcleo de MD, incorporado en el soporte de polímero. Tiempo (s)
⌀ d / ⌀ D 1 mm 20/6 20/8 20/10 20/12

31P 30 2415 Prolongación para cono de contracción tér- L = 210 mm 640,15 640,15 640,15 640,15
mica 3°, antivibratorio
⌀ D 2 mm 12 14 16 18
