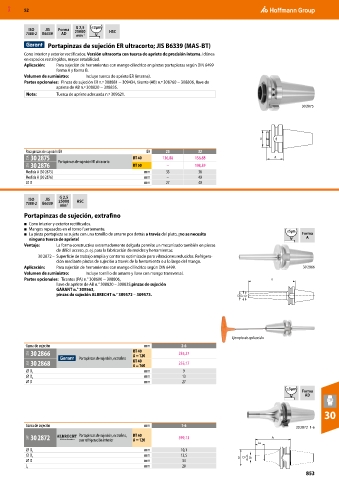

P. 853

MXD  52



                            G 2,5  ≤3µm
           ISO   JIS  Forma
          7388-2  B6339  AD  25000 -1  HSC
                              min           
                  Portapinzas de sujeción ER ultracorto; JIS B6339 (MAS-BT)
          Cono interior y exterior rectificados. Versión ultracorta con tuerca de apriete de precisión interna. Idónea
          en espacios restringidos, mayor estabilidad.
          Aplicación:   Para sujeción de herramientas con mango cilíndrico en pinzas portapiezas según DIN 6499
                     forma A y forma B.
          Volumen de suministro:   Incluye tuerca de apriete ER (interna).
          Partes opcionales:  Pinzas de sujeción ER n.º 308881 − 309434, tirante (AB) n.º 308760 − 308806, llave de
                     apriete de AB n.º 308820 − 308835.
          Nota:      Tuerca de apriete adecuada n.º 309621.

                                                                                                           30 2875








          Para pinzas de sujeción ER                 ER    25          32
           31A  30 2875  Portapinzas de sujeción ER ultracorto  BT 40  136,88  136,88
           31A  30 2876                         BT 50       –        198,39
          Medida A (30 2875)                        mm     33          38
          Medida A (30 2876)                        mm      –          40
          ⌀ D                                       mm     27          40

                      G 2,5
           ISO   JIS  25000  HSC
          7388-2  B6339  -1
                        min      
            Portapinzas de sujeción, extrafino
          ■   Cono interior y exterior rectificados.
          ■   Mangos repasados en el torno fuertemente.                                               ≤5µm
          ■   La pinza portapieza se sujeta con una tornillo de amarre por detrás a través del plato, ¡no se necesita   Forma
           ninguna tuerca de apriete!                                                                        A
          Ventaja:   La forma constructiva extremadamente delgada permite un mecanizado también en piezas
                     de difícil acceso, p. ej. para la fabricación de moldes y herramientas.
              30 2872 –  Superficie de trabajo amplia y contorno optimizado para vibraciones reducidas. Refrigera-
                     ción mediante pinzas de sujeción a través de la herramienta o a lo largo del mango.
          Aplicación:   Para sujeción de herramientas con mango cilíndrico según DIN 6499.                 30 2866
          Volumen de suministro:   Incluye tornillo de amarre y llave con mango transversal.
          Partes opcionales:  Tirantes (PA) n.° 308600 − 308806,                                A
                     llave de apriete de AB n.° 308820 – 308835,pinzas de sujeción
                     GARANT n.° 309563,
                     pinzas de sujeción ALBRECHT n.° 309572 – 309573.                D2 D1








                                                                                  Ejemplo de aplicación
          Gama de sujeción                          mm           2-6
           31A  30 2866                         BT 40           235,27
                                                A = 120
                             Portapinzas de sujeción, extrafino
           31A  30 2868                         BT 40           255,17
                                                A = 160
          ⌀ D   1                                   mm           9
          ⌀ D   2                                   mm           13
          ⌀ D                                       mm           27
                                                                                                      ≤3µm
                                                                                                           Forma
                                                                                                            AD

                                                                                                                   30

          Gama de sujeción                          mm           1-6                                     30 2872_1-6

           34F  30 2872      Portapinzas de sujeción, extrafino,   BT 40   399,13               A
                             con refrigeración interior
                                                A = 120
                                                                                            LN
          ⌀ D   1                                   mm           10,1
          ⌀ D   2                                   mm           13,5
          ⌀ D                                       mm           34                  D D2 D1
          L   1                                     mm           20
                                                                                                            853
