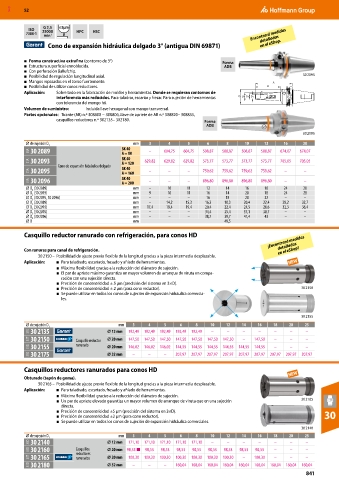

Page 841 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

G 2,5 ≤3µm
ISO
7388-1 25000 -1 HPC HSC Encontrará medidas
min detalladas
Cono de expansión hidráulica delgado 3° (antigua DIN 69871) en el eShop.

■ Forma constructiva extrafina (contorno de 3°) Forma
■ Estructura superficial ennoblecida. ADB
■ Con perforación Ballufchip.
■ Posibilidad de regulación longitudinal axial. 30 2093
■ Mangos repasados en el torno fuertemente.
■ Posibilidad de utilizar conos reductores.
Aplicación: Sobre todo en la fabricación de moldes y herramientas. Donde se requieran contornos de
interferencia más reducidos. Para taladrar, escariar y fresar. Para sujeción de herramientas
con tolerancia del mango h6.
Volumen de suministro: Incluida llave hexagonal con mango transversal.
Partes opcionales: Tirante (AB) n.º 308600 − 308806,Llave de apriete de AB n.º 308820– 308835,
casquillos reductores n.º 302135– 302180. Forma
ADB
30 2095
⌀ de sujeción D 1 mm 3 4 5 6 8 10 12 16 20
31A 30 2089 SK 40 – 604,75 604,75 508,87 508,87 508,87 508,87 674,07 674,07
A = 80
31A 30 2093 SK 40 629,82 629,82 629,82 573,77 573,77 573,77 573,77 705,05 705,05
A = 120
Cono de expansión hidráulica delgado SK 40
31A 30 2095 A = 160 – – – 759,62 759,62 759,62 759,62 – –
31A 30 2096 SK 40 – – – 896,80 896,80 896,80 896,80 – –
A = 200
⌀ D (30 2089) mm – 10 11 12 14 16 18 24 28
2
⌀ D (30 2093) mm 9 10 11 16 14 20 18 24 28
2
⌀ D (30 2095, 30 2096) mm – – – 16 18 20 22 – –
2
⌀ D (30 2089) mm – 14,2 15,3 16,3 18,3 20,4 22,4 28,2 32,7
3
⌀ D (30 2093) mm 17,4 18,4 19,4 20,4 22,4 24,5 26,6 32,3 36,4
3
⌀ D (30 2095) mm – – – 34,4 35,4 37,1 38,7 – –
3
⌀ D (30 2096) mm – – – 38,7 39,7 41,4 43 – –
3
⌀ D mm 49,5
Casquillo reductor ranurado con refrigeración, para conos HD
¡Encontrará medidas
detalladas
Con ranuras para canal de refrigeración. en el eShop!
30 2150 – Posibilidad de ajuste previo flexible de la longitud gracias a la pieza intermedia desplazable.
Aplicación: ■ Para taladrado, escariado, fresado y afilado de herramientas.
■ Máxima flexibilidad gracias a la reducción del diámetro de sujeción.
■ El par de apriete máximo garantiza un mayor volumen de arranque de viruta en compa-
ración con una sujeción directa.
■ Precisión de concentricidad ± 5 µm (precisión del sistema en 3×D).
■ Precisión de concentricidad ± 2 µm (para cono reductor). 30 2150
■ Se puede utilizar en todos los conos de sujeción de expansión hidráulica comercia-
les.
30 2155
⌀ de sujeción D 1 mm 3 4 5 6 8 10 12 14 16 18 20 25
31G 30 2135 ⌀ 12 mm 192,49 192,49 192,49 192,49 192,49 – – – – – – –
33T 30 2150 Casquillo reductor ⌀ 20 mm 147,50 147,50 147,50 147,50 147,50 147,50 147,50 – 147,50 – – –
31G 30 2155 ranurado ⌀ 20 mm 146,02 146,02 146,02 144,55 144,55 144,55 144,55 144,55 144,55 – – –
31G 30 2175 ⌀ 32 mm – – – 207,97 207,97 207,97 207,97 207,97 207,97 207,97 207,97 207,97

Casquillos reductores ranurados para conos HD
Obturado (tapón de goma).
30 2165 – Posibilidad de ajuste previo flexible de la longitud gracias a la pieza intermedia desplazable.
Aplicación: ■ Para taladrado, escariado, fresado y afilado de herramientas.
■ Máxima flexibilidad gracias a la reducción del diámetro de sujeción.
■ Un par de apriete elevado garantiza un mayor volumen de arranque de viruta que en una sujeción 30 2165
directa.
■ Precisión de concentricidad ±5 µm (precisión del sistema en 3×D).
■ Precisión de concentricidad ±2 µm (para cono reductor). 30
■ Se puede utilizar en todos los conos de sujeción de expansión hidráulica comerciales.
30 2140
⌀ de sujeción D 1 mm 3 4 5 6 8 10 12 14 16 18 20 25
33D 30 2140 ⌀ 12 mm 171,10 171,10 171,10 171,10 171,10 – – – – – – –
33D 30 2160 Casquillos ⌀ 20 mm 98,53 ■ 98,53 98,53 98,53 98,53 98,53 98,53 98,53 98,53 – – –
reductores
33T 30 2165 ranurados ⌀ 20 mm 100,30 100,30 100,30 100,30 100,30 100,30 100,30 – 100,30 – – –
33D 30 2180 ⌀ 32 mm – – – 160,04 160,04 160,04 160,04 160,04 160,04 160,04 160,04 160,04
841
