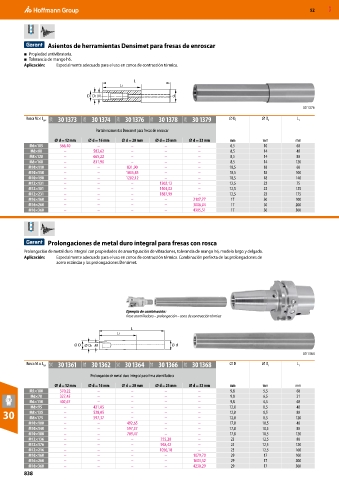

52 MXD

Asientos de herramientas Densimet para fresas de enroscar

■ Propiedad antivibratoria.
■ Tolerancia de mango h6.
Aplicación: Especialmente adecuado para el uso en conos de contracción térmica.

30 1376
Rosca M × L ges 31A 30 1373 31A 30 1374 31A 30 1376 31A 30 1378 31A 30 1379 ⌀ D 1 ⌀ D 2 L 1

Portaherramientas Densimet para fresas de enroscar
⌀ d = 12 mm ⌀ d = 16 mm ⌀ d = 20 mm ⌀ d = 25 mm ⌀ d = 32 mm mm mm mm
M6×105 566,40 – – – – 6,5 10 60
M8×88 – 582,62 – – – 8,5 14 40
M8×128 – 665,22 – – – 8,5 14 80
M8×168 – 831,90 – – – 8,5 14 120
M10×110 – – 831,90 – – 10,5 18 60
M10×150 – – 1035,45 – – 10,5 18 100
M10×190 – – 1202,12 – – 10,5 18 140
M12×131 – – – 1202,12 – 12,5 22 75
M12×181 – – – 1503,02 – 12,5 22 125
M12×231 – – – 1887,99 – 12,5 22 175
M16×160 – – – – 2107,77 17 30 100
M16×260 – – – – 3006,04 17 30 200
M16×360 – – – – 4305,51 17 30 300

Prolongaciones de metal duro integral para fresas con rosca
Prolongación de metal duro integral con propiedades de amortiguación de vibraciones, tolerancia de mango h6, modelo largo y delgado.
Aplicación: Especialmente adecuado para el uso en conos de contracción térmica. Combinación perfecta de las prolongaciones de
acero estándar y las prolongaciones Densimet.

Ejemplo de combinación:
fresa atornilladora – prolongación – cono de contracción térmica

L
L1
D D1 M d

30 1364
Rosca M × L tot 31Z 30 1361 31Z 30 1362 31Z 30 1364 31Z 30 1366 31Z 30 1368 ⌀ D ⌀ D 1 L 1

Prolongación de metal duro integral para fresa atornilladora
⌀ d = 12 mm ⌀ d = 16 mm ⌀ d = 20 mm ⌀ d = 25 mm ⌀ d = 32 mm mm mm mm
M5×100 370,22 – – – – 9,8 5,5 60
M6×70 327,45 – – – – 9,8 6,5 21
M6×110 402,67 – – – – 9,8 6,5 60
M8×95 – 421,85 – – – 12,8 8,5 40
30 M8×135 – 528,05 – – – 12,8 8,5 120
80
8,5
–
–
12,8
–
597,37
–
M8×175
M10×100 – – 492,65 – – 17,8 10,5 40
M10×140 – – 597,37 – – 17,8 10,5 80
M10×180 – – 709,47 – – 17,8 10,5 120
M12×136 – – – 755,20 – 23 12,5 80
M12×176 – – – 948,42 – 23 12,5 120
M12×216 – – – 1056,10 – 23 12,5 160
M16×160 – – – – 1079,70 29 17 100
M16×260 – – – – 1603,32 29 17 200
M16×360 – – – – 4230,29 29 17 300
838
