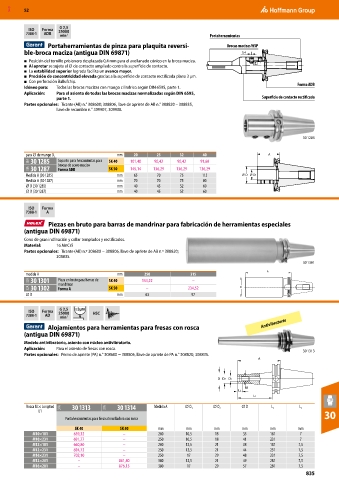

MXD 52

G 2,5
ISO Forma
7388-1 ADB 25000
min Portaherramientas
-1
Portaherramientas de pinza para plaquita reversi- Brocas macizas WSP
ble-broca maciza (antigua DIN 69871) 0,4
■ Posición del tornillo prisionero desplazada 0,4 mm para el avellanado cónico en la broca maciza.
■ Al apretar se sujeta el ⌀ de contacto ampliado contra la superficie de contacto.
■ La estabilidad superior lograda facilita un avance mayor.
■ Precisión de concentricidad elevada gracias a la superficie de contacto rectificada plana 3 µm.
■ Con perforación Ballufchip.
Idóneo para: Todas las brocas macizas con mango cilíndrico según DIN 6595, parte 1. Forma ADB
Aplicación: Para el asiento de todas las brocas macizas normalizadas según DIN 6595,
parte 1. Superficie de contacto rectificada
Partes opcionales: Tirante (AB) n.° 308600; 308806, llave de apriete de AB n.° 308820 – 308835,
llave de recambio n.° 309907, 309908.

30 1285

para ⌀ de mango D 1 mm 20 25 32 40 A
31A 30 1285 Soporte para herramientas para SK 40 101,48 90,42 90,42 91,60
brocas de acero macizo
31A 30 1287 Forma ADB SK 50 145,14 136,29 136,29 136,29
Medida A (30 1285) mm 65 70 75 115 D D1
Medida A (30 1287) mm 70 70 75 80
⌀ D (30 1285) mm 40 45 52 60
⌀ D (30 1287) mm 40 45 52 60

ISO Forma
7388-1 A

Piezas en bruto para barras de mandrinar para fabricación de herramientas especiales
(antigua DIN 69871)
Cono de gran inclinación y collar templados y rectificados.
Material: 16 MnCr5
Partes opcionales: Tirante (AB) n.º 308600 − 308806, llave de apriete de AB n.º 308820;
308835.
30 1301
A
medida A mm 250 315
32A 30 1301 Pieza en bruto para barras de SK 40 134,22 –
mandrinar
32A 30 1302 Forma A SK 50 – 234,52 D
⌀ D mm 63 97

G 2,5 ≤3µm
ISO Forma
7388-1 AD 25000 HSC
min
-1
Alojamientos para herramientas para fresas con rosca Antivibratorio
(antigua DIN 69871)
Modelo antivibratorio, asiento con núcleo antivibratorio.
Aplicación: Para el asiento de fresas con rosca. 30 1313
Partes opcionales: Perno de apriete (PA) n.° 308600 − 308806, llave de apriete de PA n.° 308820; 308835.

Rosca M × Longitud 31A 30 1313 31A 30 1314 Medida A ⌀ D 1 ⌀ D 2 ⌀ D L 1 L 2
L1 30
Portaherramientas para fresa atornilladora con rosca
SK 40 SK 50 mm mm mm mm mm mm
M10×181 659,32 – 200 10,5 18 35 181 7
M10×231 691,77 – 250 10,5 18 41 231 7
M12×181 660,80 – 200 12,5 21 38 181 7,5
M12×231 694,72 – 250 12,5 21 44 231 7,5
M16×231 702,10 – 250 17 29 48 231 7,5
M12×281 – 861,40 300 12,5 21 49 281 7,5
M16×281 – 876,15 300 17 29 57 281 7,5
