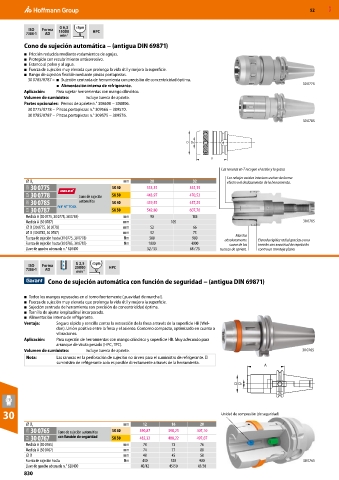

Page 830 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

G 6,3 ≤5µm
ISO Forma
7388-1 AD 15000 HPC
min
-1
Cono de sujeción automática − (antigua DIN 69871)
■ Fricción reducida mediante rodamientos de agujas.
■ Protegido con recubrimiento anticorrosivo.
■ Estanco al polvo y al agua.
■ Fuerza de sujeción muy elevada que prolonga la vida útil y mejora la superficie.
■ Rango de sujeción flexible mediante pinzas portapiezas.
30 0785/0787 – ■ Sujeción centrada de herramienta con precisión de concentricidad óptima.
■ Alimentación interna de refrigerante. 30 0775
Aplicación: Para sujetar herramientas con mango cilíndrico.
Volumen de suministro: Incluye tuerca de apriete.
Partes opcionales: Pernos de apriete n.° 308600 − 308806.
30 0775/0778 – Pinzas portapiezas n.° 309566 − 309570.
30 0785/0787 – Pinzas portapiezas n.° 309575 − 309576.
30 0785

Las ranuras en T recogen el aceite y la grasa.
Los rebajes axiales interiores evitan de forma
⌀ D 1 mm 20 32 efectiva el deslizamiento de la herramienta.
32A 30 0775 SK 40 333,35 345,15
32A 30 0778 Cono de sujeción SK 50 443,97 470,52
33K 30 0785 automática SK 40 439,55 457,25
33K 30 0787 SK 50 542,80 607,70
Medida A (30 0775, 30 0778, 30 0785) mm 90 105
Medida A (30 0787) mm 105 30 0785
⌀ D (30 0775, 30 0778) mm 52 66
⌀ D (30 0785, 30 0787) mm 52 73 Marcha
Fuerza de sujeción hasta (30 0775, 30 0778) Nm 500 900 absolutamente Elevada rigidez radial gracias a una
Fuerza de sujeción hasta (30 0785, 30 0787) Nm 1000 4000 suave de las tensión con exactitud de repetición
Llave de gancho adecuada n.° 628400 52 / 55 68 / 75 tuercas de apriete. contra un montaje plano.

G 2,5
ISO Forma 25000 ≤5µm HPC
7388-1 AD -1
min
Cono de sujeción automática con función de seguridad − (antigua DIN 69871)

■ Todos los mangos repasados en el torno fuertemente (¡suavidad de marcha!).
■ Fuerza de sujeción muy elevada que prolonga la vida útil y mejora la superficie.
■ Sujeción centrada de herramienta con precisión de concentricidad óptima.
■ Tornillo de ajuste longitudinal incorporado.
■ Alimentación interna de refrigerante.
Ventaja: Seguro rápido y sencillo contra la extracción de la fresa a través de la superficie HB (Wel-
don). Unión positiva entre la fresa y el asiento. Contorno compacto, optimizado en cuanto a
vibraciones.
Aplicación: Para sujeción de herramientas con mango cilíndrico y superficie HB. Muy adecuado para
arranque de viruta pesado (HPC, TPC).
Volumen de suministro: Incluye tuerca de apriete. 30 0765
Nota: Las ranuras en la perforación de sujeción no sirven para el suministro de refrigerante. El
suministro de refrigerante solo es posible directamente a través de la herramienta.
A

D D1

30 Unidad de compresión (de seguridad)
⌀ D 1 mm 12 16 20
31A 30 0765 Cono de sujeción automática SK 40 390,87 398,25 407,10
31A 30 0767 con función de seguridad SK 50 482,32 488,22 497,07
Medida A (30 0765) mm 70 73 76
Medida A (30 0767) mm 74 77 80
⌀ D mm 40 45 50
Fuerza de sujeción hasta Nm 430 520 900 30 0765
Llave de gancho adecuada n.° 628400 40/42 45/50 45/50
830
