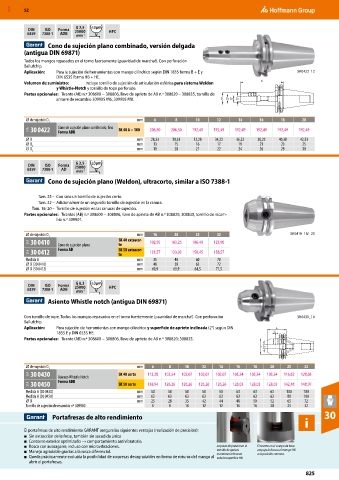

Page 825 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

G 2,5 ≤3µm
DIN ISO Forma
6359 7388-1 ADB 25000 -1 HPC
min
Cono de sujeción plano combinado, versión delgada
(antigua DIN 69871)
Todos los mangos repasados en el torno fuertemente (¡suavidad de marcha!). Con perforación
Ballufchip.
Aplicación: Para la sujeción de herramientas con mango cilíndrico según DIN 1835 forma B + E y 30 0422_12
DIN 6535 forma HB + HE.
Volumen de suministro: Incluye tornillo de sujeción de articulación esférica para sistema Weldon
y Whistle-Notch y tornillo de tope perforado.
Partes opcionales: Tirante (AB) n.º 308600 − 308806, llave de apriete de AB n.º 308820 – 308835, tornillo de
amarre de recambio 309905 M6, 309905 M8.

⌀ de sujeción D 1 mm 6 8 10 12 14 16 18 20
31A 30 0422 Cono de sujeción plano combinado, fino SK 40 A = 100 206,50 206,50 192,49 192,49 192,49 192,49 192,49 192,49
Forma ADB
⌀ D mm 28,33 30,33 32,28 34,22 36,22 38,22 40,38 42,53
⌀ D 2 mm 13 15 16 17 19 21 23 25
⌀ D 3 mm 18 20 21 22 24 26 28 30

G 2,5 ≤3µm
DIN ISO Forma
6359 7388-1 AD 25000 -1
min
Cono de sujeción plano (Weldon), ultracorto, similar a ISO 7388-1

Tam. 25 – Con solo un tornillo de sujeción corto.
Tam. 32 – Adicionalmente un segundo tornillo de sujeción en la ranura.
Tam. 16; 20 – Tornillo de sujeción en las ranuras de sujeción.
Partes opcionales: Tirantes (AB) n.º 308600 − 308806, llave de apriete de AB n.º 308820; 308830, tornillo de recam-
bio n.º 309901.

⌀ de sujeción D 1 mm 16 20 25 32 30 0410_16/_20
31A 30 0410 Cono de sujeción plano SK 40 extracor- 102,95 103,25 106,49 123,90
to
31A 30 0412 Forma AD SK 50 extracor- 131,57 133,93 150,45 158,57
to
Medida A mm 35 40 60 70
⌀ D (30 0410) mm 48 50 65 72
⌀ D (30 0412) mm 69,9 69,9 64,5 71,5

G 6,3
DIN ISO Forma 25000 ≤3µm HPC
6359 7388-1 ADB -1
min
Asiento Whistle notch (antigua DIN 69871)

Con tornillo de tope. Todos los mangos repasados en el torno fuertemente (¡suavidad de marcha!). Con perforación 30 0430_10
Ballufchip.
Aplicación: Para sujeción de herramientas con mango cilíndrico y superficie de apriete inclinada (2°) según DIN
1835 E y DIN 6535 HE.
Partes opcionales: Tirante (AB) n.º 308600 − 308806, llave de apriete de AB n.º 308820; 308835.

⌀ de sujeción D 1 mm 6 8 10 12 14 16 18 20 25 32
31A 30 0430 Asiento Whistle Notch SK 40 corto 113,28 103,54 102,07 102,07 102,07 103,54 103,54 103,54 116,82 128,03
31A 30 0450 Forma ADB SK 50 corto 138,94 126,26 126,26 126,26 126,26 128,03 128,03 128,03 142,48 148,97
Medida A (30 0430) mm 50 50 50 50 50 63 63 63 100 100
Medida A (30 0450) mm 63 63 63 63 63 63 63 63 80 100
⌀ D mm 25 28 35 42 44 48 50 52 65 72
Tornillo de sujeción de recambio nº 309900 6 8 10 12 12 16 16 20 25 32

Portafresas de alto rendimiento 30
i
El portafresas de alto rendimiento GARANT asegura las siguientes ventajas (realización de precisión):
■ Sin extracción de la fresa, también sin sacudida única
■ Contorno exterior optimizado → comportamiento antivibratorio.
■ Rosca con autoagarre, incluso con microvibraciones. La pieza de presión en el El resorte en el cuerpo de base
■ Manejo agradable gracias a la rosca diferencial. tornillo de apriete empuja la fresa o el mango HB
mantiene la fresa en a la posición correcta.
■ Queda prácticamente excluida la posibilidad de sorpresas desagradables en forma de roturas del mango al toda la superficie HB.
abrir el portafresas.
