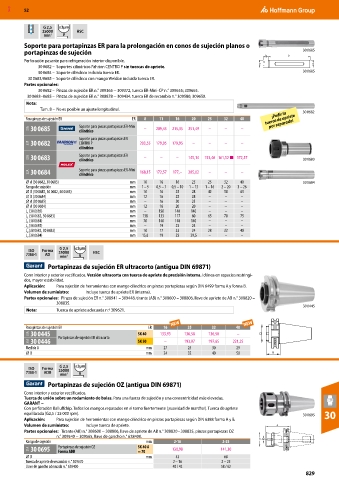

MXD 52

G 2,5 ≤3µm
25000 HSC
min -1
Soporte para portapinzas ER para la prolongación en conos de sujeción planos o
portapinzas de sujeción 30 0685
Perforación pasante para refrigeración interior disponible.
30 0682 – Soportes cilíndricos Fahrion CENTRO P sin tuercas de apriete.
30 0684 – Soporte cilíndrico incluida tuerca ER. 30 0685
30 0683/0685 – Soporte cilíndrico con mango Weldon incluida tuerca ER.
Partes opcionales:
30 0682 – Pinzas de sujeción ER n.° 309365 − 309372, tuerca ER-Mini-CP n.° 309655; 309665.
30 0683–0685 – Pinzas de sujeción ER n.° 308878 − 309434. tuerca ER de recambio n.° 309580; 309650.
Nota:
Tam. 8 – No es posible un ajuste longitudinal. 30 0682
¡Pedir la
Para pinzas de sujeción ER ER 8 11 16 20 25 32 40 tuerca de apriete
por separado!
31A 30 0685 Soporte para pinzas portapiezas ER-Mini – 209,45 215,35 251,49 – – –
cilíndrico
Soporte para pinzas portapiezas ER
33F 30 0682 CENTRO P 203,55 179,95 179,95 – – – –
cilíndrico
32A 30 0683 Soporte para pinzas portapiezas ER – – – 145,14 153,40 161,52 ■ 172,57 30 0683
cilíndrico
32A 30 0684 Soporte para pinzas portapiezas ER-Mini 168,15 172,57 177,– 205,02 – – –
cilíndrico
⌀ d (30 0682, 30 0683) mm 10 16 16 25 25 32 40 30 0684
Rango de sujeción mm 1 – 5 0,5 – 7 0,5 – 10 1 – 13 1 – 16 2 – 20 3 – 26
⌀ D (30 0685, 30 0682, 30 0683) mm 10 16 22 28 42 50 63
⌀ D (30 0684) mm 12 16 22 28 – – –
⌀ d (30 0685) mm – 16 20 25 – – –
⌀ d (30 0684) mm 12 16 20 20 – – –
(30 0685) mm – 150 140 140 – – –
L 1
(30 0682, 30 0683) mm 138 133 117 60 65 70 75
L 1
(30 0684) mm 70 140 140 140 – – –
L 1
(30 0685) mm – 19 23 24 – – –
L 2
(30 0682, 30 0683) mm 10 17 33 24 28 32 40
L 2
L (30 0684) mm 15,6 19 23 29,5 – – –
2
G 2,5
ISO Forma 25000 ≤3µm HSC
7388-1 AD -1
min
Portapinzas de sujeción ER ultracorto (antigua DIN 69871)
Cono interior y exterior rectificados. Versión ultracorta con tuerca de apriete de precisión interna. Idónea en espacios restringi-
dos, mayor estabilidad.
Aplicación: Para sujeción de herramientas con mango cilíndrico en pinzas portapiezas según DIN 6499 forma A y forma B.
Volumen de suministro: Incluye tuerca de apriete ER (interna).
Partes opcionales: Pinzas de sujeción ER n.° 308941 – 309448, tirante (AB) n.° 308600 – 308806, llave de apriete de AB n.° 308820 –
308835.
30 0445
Nota: Tuerca de apriete adecuada n.º 309621.
Para pinzas de sujeción ER ER 16 25 32 40
31A 30 0445 SK 40 133,93 136,58 136,58 – D
31A 30 0446 Portapinzas de sujeción ER ultracorto SK 50 – 193,97 197,65 221,25
Medida A mm 27 25 30 29
⌀ D mm 24 32 40 50 A

G 2,5 ≤3µm
ISO Forma 25000
7388-1 ADB -1
min
Portapinzas de sujeción OZ (antigua DIN 69871)
Cono interior y exterior rectificados.
Tuerca de unión sobre un rodamiento de bolas. Para una fuerza de sujeción y una concentricidad más elevadas.
GARANT −
Con perforación Balluffchip. Todos los mangos repasados en el torno fuertemente (¡suavidad de marcha!). Tuerca de apriete
equilibrada (G2,5 / 25 000 rpm). 30 0695 30
Aplicación: Para sujeción de herramientas con mango cilíndrico en pinzas portapiezas según DIN 6388 forma A y B.
Volumen de suministro: Incluye tuerca de apriete.
Partes opcionales: Tirante (AB) n.° 308600 − 308806, llave de apriete de AB n.° 308820 - 308835, pinzas portapiezas OZ
n.° 309540 − 309565, llave de gancho n.° 628400.
Rango de sujeción mm 2-16 2-25
31A 30 0695 Portapinzas de sujeción OZ SK 40 A 130,98 141,30
= 70
Forma ADB
⌀ D mm 43 60
Tuerca de apriete de recambio n.° 309670 2 – 16 2 – 25
Llave de gancho adecuada n.° 628400 40 / 42 58 / 62
