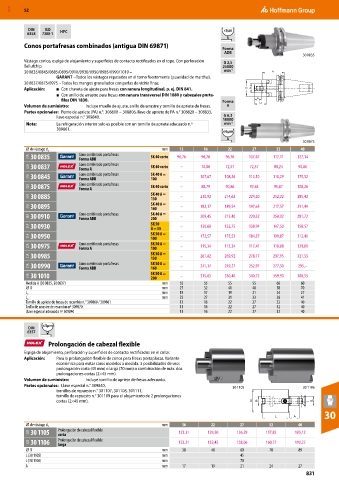

MXD 52

DIN ISO ≤5µm
6358 7388-1 HPC

Conos portafresas combinados (antigua DIN 69871)
Forma
ADB
30 0835
Vástago cónico, espiga de alojamiento y superficies de contacto rectificados en el tope. Con perforación G 2,5
Ballufchip. 25000
30 0835/0845/0885/0895/0910/0930/0950/0985/0990/1010 – min -1
GARANT −Todos los vástagos repasados en el torno fuertemente (¡suavidad de marcha!).
30 0837/0875/0975 – Todos los mangos granallados con perlas de vidrio finas.
Aplicación: ■ Con chaveta de ajuste para fresas con ranura longitudinal, p. ej. DIN 841.
■ Con anillo de arrastre para fresas con ranura transversal DIN 1880 y cabezales porta-
filos DIN 1830. Forma
Volumen de suministro: Incluye muelle de ajuste, anillo de arrastre y tornillo de apriete de fresas. A
Partes opcionales: Perno de apriete (PA) n.°. 308600 − 308806, llave de apriete de PA n.° 308820 – 308835,
llave especial n.° 309840. G 6,3
18000
Nota: La refrigeración interior solo es posible con un tornillo de apriete adecuado n.º min -1
309861.
≤6µm
30 0875
⌀ de vástago d 1 mm 13 16 22 27 32 40
31A 30 0835 Cono combinado portafresas SK 40 corto 96,76 96,76 96,76 107,67 117,11 127,14
Forma ADB
32A 30 0837 Cono combinado portafresas SK 40 corto – 70,80 72,57 72,57 80,24 90,86
Forma A
31A 30 0845 Cono combinado portafresas SK 40 A = – 107,67 108,26 112,10 118,29 175,52
100
Forma ADB
32A 30 0875 Cono combinado portafresas SK 40 corto – 88,79 90,86 92,63 95,87 108,26
Forma A
31A 30 0885 SK 40 A = – 210,92 214,62 224,20 252,22 285,42
130
31A 30 0895 SK 40 A = – 182,17 189,54 197,65 217,57 251,49
160
31A 30 0910 Cono combinado portafresas SK 40 A = – 209,45 212,40 220,52 250,02 281,72
200
Forma ADB
31A 30 0930 SK 50 – 130,68 132,75 138,94 147,50 158,57
A = 55
31A 30 0950 SK 50 A = – 172,57 175,52 184,37 199,87 212,40
100
32A 30 0975 Cono combinado portafresas SK 50 A = – 115,34 115,34 117,41 118,88 129,80
100
Forma A
31A 30 0985 SK 50 A = – 261,82 269,92 278,77 297,95 321,55
130
31A 30 0990 Cono combinado portafresas SK 50 A = – 241,17 249,27 252,97 277,30 295,–
160
Forma ADB
31A 30 1010 SK 50 A = – 315,65 330,40 340,72 359,90 380,55
200
Medida A (30 0835, 30 0837) mm 55 55 55 55 60 60
⌀ D mm 27 32 40 48 58 70
L 3 mm 18 17 19 21 24 27
L 4 mm 23 27 31 33 38 41
Tornillo de apriete de fresas de recambio n.° 309860 / 309861 13 16 22 27 32 40
Anillo de arrastre de recambio nº 309870 13 16 22 27 32 40
Llave especial adecuada nº 309840 13 16 22 27 32 40
≤3µm
DIN
6357

Prolongación de cabezal flexible
Espiga de alojamiento, perforación y superficies de contacto rectificados en el collar.
Aplicación: Para la prolongación flexible de conos para fresas portaplacas. Variante
económica para evitar caros modelos a medida. 3 posibilidades de uso:
prolongación corta (45 mm) o larga (70 mm) o combinación de máx. dos
prolongaciones cortas (2×45 mm).
Volumen de suministro: Incluye tornillo de apriete de fresas adecuado.
Partes opcionales: Llave especial n.° 309840, 30 1105 30 1106
tornillos de repuesto n.° 301107, 301108, 301111,
tornillo de repuesto n.° 301109 para el alojamiento de 2 prolongaciones
cortas (2×45 mm).

30
⌀ de vástago d 1 mm 16 22 27 32 40
32B 30 1105 Prolongación de cabezal flexible 123,31 129,50 136,29 157,82 185,12
corta
32B 30 1106 Prolongación de cabezal flexible 123,31 132,45 138,06 160,77 190,27
larga
⌀ D mm 38 48 60 78 89
L (30 1105) mm 45
L (30 1106) mm 70
A mm 17 19 21 24 27
