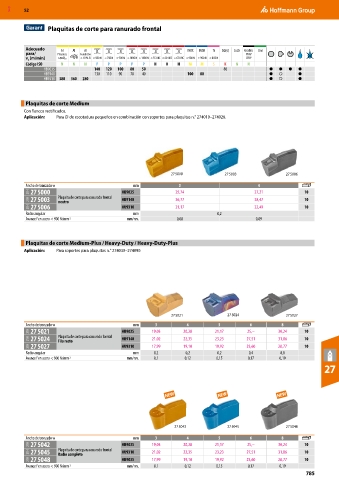

MXD 52

Plaquitas de corte para ranurado frontal

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
HB9035 140 120 100 80 50 80 ● ● ● ●
HB9140 130 110 90 70 40 100 80 ● ○ ●
HB9310 380 360 280 ● ○ ●

Plaquitas de corte Medium
Con flancos rectificados.
Aplicación: Para ⌀ de escotadura pequeños en combinación con soportes para plaquitas n.° 274010–274026.

27 5000 27 5003 27 5006
Ancho de tronzado w mm 3 4
21H 27 5000 HB9035 25,74 27,21 10
21H 27 5003 Plaquita de corte para ranurado frontal HB9140 26,77 28,47 10
neutro
21H 27 5006 HU9310 21,17 22,49 10
Radio angular mm 0,2
Avance f en acero < 900 N/mm 2 mm/rev. 0,08 0,09

Plaquitas de corte Medium-Plus / Heavy-Duty / Heavy-Duty-Plus
Aplicación: Para soportes para plaquitas n.° 274030–274090.

27 5021 27 5024 27 5027
Ancho de tronzado w mm 3 4 5 6 8
21H 27 5021 HB9035 19,03 20,28 21,17 25,– 30,24 10
21H 27 5024 Plaquita de corte para ranurado forntal HB9140 21,02 22,35 23,23 27,51 31,86 10
Filo recto
21H 27 5027 HU9310 17,99 19,10 19,92 23,60 28,77 10
Radio angular mm 0,2 0,2 0,2 0,4 0,8
Avance f en acero < 900 N/mm 2 mm/rev. 0,1 0,12 0,15 0,17 0,19
27

27 5042 27 5045 27 5048

Ancho de tronzado w mm 3 4 5 6 8
21H 27 5042 HB9035 19,03 20,28 21,17 25,– 30,24 10
21H 27 5045 Plaquita de corte para ranurado frontal HU9310 21,02 22,35 23,23 27,51 31,86 10
Radio completo
21H 27 5048 HB9035 17,99 19,10 19,92 23,60 28,77 10
Avance f en acero < 900 N/mm 2 mm/rev. 0,1 0,12 0,15 0,17 0,19
785
