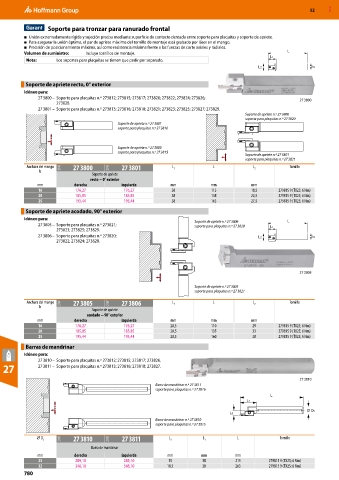

52 MXD

Soporte para tronzar para ranurado frontal
■ Unión extremadamente rígida y sujeción precisa mediante superficie de contacto dentada entre soporte para plaquitas y soporte de apriete.
■ Para asegurar la unión óptima, el par de apriete máximo del tornillo de montaje está grabado por láser en el mango.
■ Precisión de posicionamiento máxima, así como resistencia máxima frente a las fuerzas de corte axiales y radiales.
Volumen de suministro: Incluye tornillos de montaje. L
L1
Nota: Los soportes para plaquitas se tienen que pedir por separado.
L2 b

Soporte de apriete recto, 0° exterior
Idóneo para:
27 3800 – Soporte para plaquitas n.º 273812; 273815; 273817; 273820; 273822; 273824; 273826; 27 3800
273828.
27 3801 – Soporte para plaquitas n.º 273813; 273816; 273818; 273821; 273823; 273825; 273827; 273829.
Soporte de apriete n.º 27 3800
soporte para plaquitas n.º 27 3820
Soporte de apriete n.º 27 3801
soporte para plaquitas n.º 27 3816

Soporte de apriete n.º 27 3800
soporte para plaquitas n.º 27 3815
Soporte de apriete n.º 27 3801
soporte para plaquitas n.º 27 3821
Anchura del mango 21W 27 3800 21W 27 3801 L 1 L L 2 Tornillo
b
Soporte de apriete
recto − 0° exterior
mm derecha izquierda mm mm mm
16 176,27 176,27 38 113 18,5 279815 9 (TX25; 6 Nm)
20 185,85 185,85 38 138 22,5 279815 9 (TX25; 6 Nm)
25 195,44 195,44 38 163 27,5 279815 9 (TX25; 6 Nm)
Soporte de apriete acodado, 90° exterior
Idóneo para: Soporte de apriete n.º 27 3806 L
27 3805 – Soporte para plaquitas n.º 273821; soporte para plaquitas n.º 27 3820 L1
273823; 273825; 273829.
27 3806 – Soporte para plaquitas n.º 273820; L2 b
273822; 273824; 273828.

27 3805

Soporte de apriete n.º 27 3805
soporte para plaquitas n.º 27 3821

Anchura del mango 21W 27 3805 21W 27 3806 L 1 L L 2 Tornillo
b
Soporte de apriete
acodado − 90° exterior
mm derecha izquierda mm mm mm
16 176,27 176,27 20,5 110 29 279815 9 (TX25; 6 Nm)
20 185,85 185,85 20,5 135 33 279815 9 (TX25; 6 Nm)
25 195,44 195,44 20,5 160 38 279815 9 (TX25; 6 Nm)
Barras de mandrinar
Idóneo para:
27 3810 – Soporte para plaquitas n.º 273812; 273815; 273817; 273826.
27 27 3811 – Soporte para plaquitas n.º 273813; 273816; 273818; 273827.

27 3810
Barra de mandrinar n.º 27 3811
soporte para plaquitas n.º 27 3816
L
L1
Ds
L3
Barra de mandrinar n.º 27 3810
soporte para plaquitas n.º 27 3815
⌀ D S 21W 27 3810 21W 27 3811 L 3 L 1 L Tornillo

Barra de mandrinar
mm derecha izquierda mm mm mm
25 289,10 289,10 15 38 213 279815 9 (TX25; 6 Nm)
32 348,10 348,10 18,5 38 263 279815 9 (TX25; 6 Nm)
780
