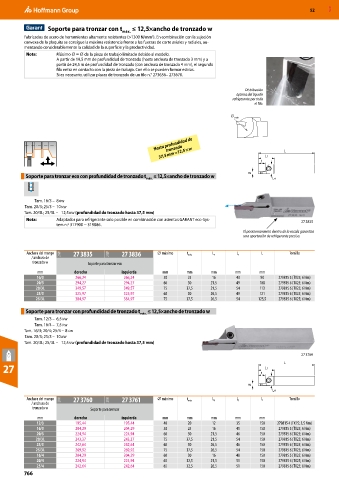

Page 766 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Soporte para tronzar con t máx. ≤ 12,5×ancho de tronzado w
Fabricados de acero de herramientas altamente resistentes (>1300 N/mm 2 ). En combinación con la sujeción
convexa de la plaquita se consigue la máxima resistencia frente a las fuerzas de corte axiales y radiales, au-
mentando considerablemente la calidad de la superficie y la productividad.
Nota: Máximo ⌀ = ⌀ de la pieza de trabajo limitado debido al modelo.
A partir de 19,5 mm de profundidad de tronzado (hasta anchura de tronzado 3 mm) y a
partir de 24,5 m de profundidad de tronzado (con anchura de tronzado 4 mm), el segundo
filo entra en contacto con la pieza de trabajo. Con ello se pueden formar estrías.
Si es necesario, utilizar placas de tronzado de un filo n.° 273656– 273670.

Distribución
óptima del líquido
refrigerante por todo
el filo.

⌀ máx

Hasta profundidad de
tronzado
37,5 mm =12,5 × w L1 L
t
w
Soporte para tronzar eco con profundidad de tronzado t ≤ 12,5×ancho de tronzado w
máx. L4

Tam. 16/3 – 8×w
Tam. 20/3; 25/3 – 10×w
Tam. 20/3L; 25/3L – 12,5×w (profundidad de tronzado hasta 37,5 mm)
Nota: Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-Sys- 27 3835
tem n.º 317900 − 319886.
El posicionamiento dentro de la escala garantiza
una aportación de refrigerante precisa.

Anchura del mango 21W 27 3835 21W 27 3836 ⌀ máximo t máx. L 4 L 1 L Tornillo
/ anchura de
tronzado w Soporte para tronzar eco
mm derecha izquierda mm mm mm mm mm
16/3 266,24 266,24 50 25 16 43 90 279815 5 (TX25; 6 Nm)
20/3 294,27 294,27 60 30 21,5 49 108 279815 6 (TX25; 6 Nm)
20/3L 349,57 349,57 75 37,5 21,5 54 113 279815 6 (TX25; 6 Nm)
25/3 325,97 325,97 60 30 26,5 49 121 279815 6 (TX25; 6 Nm)
25/3L 384,97 384,97 75 37,5 26,5 54 125,5 279815 6 (TX25; 6 Nm)

Soporte para tronzar con profundidad de tronzado t ≤ 12,5×ancho de tronzado w
máx.
Tam. 12/3 – 6,5×w
Tam. 16/4 – 7,5×w
Tam. 16/3; 20/4; 25/4 – 8×w
Tam. 20/3; 25/3 – 10×w
Tam. 20/3L; 25/3L – 12,5×w (profundidad de tronzado hasta 37,5 mm)

27 3760
L
27 t L1

w
L4
Anchura del mango 21W 27 3760 21W 27 3761 ⌀ máximo t máx. L 4 L 1 L Tornillo
/ anchura de
tronzado w Soporte para tronzar
mm derecha izquierda mm mm mm mm mm
12/3 195,44 195,44 40 20 12 35 150 279815 4 (TX15; 3,5 Nm)
16/3 204,29 204,29 50 25 16 41 150 279815 5 (TX25; 6 Nm)
20/3 224,94 224,94 60 30 21,5 46 150 279815 6 (TX25; 6 Nm)
20/3L 243,37 243,37 75 37,5 21,5 54 150 279815 6 (TX25; 6 Nm)
25/3 242,64 242,64 60 30 26,5 46 150 279815 6 (TX25; 6 Nm)
25/3L 269,92 269,92 75 37,5 26,5 54 150 279815 6 (TX25; 6 Nm)
16/4 204,29 204,29 60 30 16 48 150 279815 5 (TX25; 6 Nm)
20/4 224,94 224,94 65 32,5 21,5 51 150 279815 6 (TX25; 6 Nm)
25/4 242,64 242,64 65 32,5 26,5 51 150 279815 6 (TX25; 6 Nm)
766
