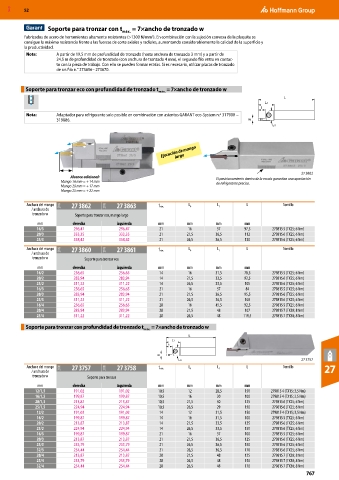

Page 767 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Soporte para tronzar con t máx. = 7×ancho de tronzado w
Fabricados de acero de herramientas altamente resistentes (>1300 N/mm ). En combinación con la sujeción convexa de la plaquita se
2
consigue la máxima resistencia frente a las fuerzas de corte axiales y radiales, aumentando considerablemente la calidad de la superficie y
la productividad.
Nota: A partir de 19,5 mm de profundidad de tronzado (hasta anchura de tronzado 3 mm) y a partir de
24,5 m de profundidad de tronzado (con anchura de tronzado 4 mm), el segundo filo entra en contac-
to con la pieza de trabajo. Con ello se pueden formar estrías. Si es necesario, utilizar placas de tronzado
de un filo n.° 273656– 273670.

Soporte para tronzar eco con profundidad de tronzado t máx. = 7×ancho de tronzado w
L
L1
t
Nota: Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-System n.º 317900 −
319886. w
L4

Ejecución de mango
largo

27 3862
Alcance adicional:
Mango 16 mm = + 14 mm El posicionamiento dentro de la escala garantiza una aportación
de refrigerante precisa.
Mango 20 mm = + 17 mm
Mango 25 mm = + 22 mm
Anchura del mango 21W 27 3862 21W 27 3863 t máx. L 4 L 1 L Tornillo
/ anchura de
tronzado w Soporte para tronzar eco, mango largo
mm derecha izquierda mm mm mm mm
16/3 296,47 296,47 21 16 37 97,5 279815 5 (TX25; 6 Nm)
20/3 333,35 333,35 21 21,5 36,5 112 279815 6 (TX25; 6 Nm)
25/3 358,42 358,42 21 26,5 36,5 130 279815 6 (TX25; 6 Nm)
Anchura del mango 21W 27 3860 21W 27 3861 t máx. L 4 L 1 L Tornillo
/ anchura de
tronzado w Soporte para tronzar eco
mm derecha izquierda mm mm mm mm
16/2 256,65 256,65 14 16 31,5 78,5 279815 5 (TX25; 6 Nm)
20/2 283,94 283,94 14 21,5 33,5 92,5 279815 6 (TX25; 6 Nm)
25/2 311,22 311,22 14 26,5 33,5 105 279815 6 (TX25; 6 Nm)
16/3 256,65 256,65 21 16 37 84 279815 5 (TX25; 6 Nm)
20/3 283,94 283,94 21 21,5 36,5 95,5 279815 6 (TX25; 6 Nm)
25/3 311,22 311,22 21 26,5 36,5 108 279815 6 (TX25; 6 Nm)
16/4 256,65 256,65 28 16 45,5 92,5 279815 5 (TX25; 6 Nm)
20/4 283,94 283,94 28 21,5 48 107 279815 7 (TX30; 8 Nm)
25/4 311,22 311,22 28 26,5 48 119,5 279815 7 (TX30; 8 Nm)
Soporte para tronzar con profundidad de tronzado t máx. = 7×ancho de tronzado w
L
L1
t
w
L4 27 3757
Anchura del mango 21W 27 3757 21W 27 3758 t máx. L 4 L 1 L Tornillo 27
/ anchura de
tronzado w Soporte para tronzar
mm derecha izquierda mm mm mm mm
12/1,5 191,02 191,02 10,5 12 28,5 150 279815 4 (TX15; 3,5 Nm)
16/1,5 199,87 199,87 10,5 16 30 100 279815 4 (TX15; 3,5 Nm)
20/1,5 213,87 213,87 10,5 21,5 30 125 279815 6 (TX25; 6 Nm)
25/1,5 224,94 224,94 10,5 26,5 29 150 279815 6 (TX25; 6 Nm)
12/2 191,02 191,02 14 12 31,5 150 279815 4 (TX15; 3,5 Nm)
16/2 199,87 199,87 14 16 31,5 100 279815 5 (TX25; 6 Nm)
20/2 213,87 213,87 14 21,5 33,5 125 279815 6 (TX25; 6 Nm)
25/2 224,94 224,94 14 26,5 33,5 150 279815 6 (TX25; 6 Nm)
16/3 199,87 199,87 21 16 37 100 279815 5 (TX25; 6 Nm)
20/3 213,87 213,87 21 21,5 36,5 125 279815 6 (TX25; 6 Nm)
25/3 233,79 233,79 21 26,5 36,5 150 279815 6 (TX25; 6 Nm)
32/3 254,44 254,44 21 26,5 36,5 170 279815 6 (TX25; 6 Nm)
20/4 213,87 213,87 28 21,5 48 125 279815 7 (TX30; 8 Nm)
25/4 233,79 233,79 28 26,5 48 150 279815 7 (TX30; 8 Nm)
32/4 254,44 254,44 28 26,5 48 170 279815 7 (TX30; 8 Nm)
767
