52 MXD

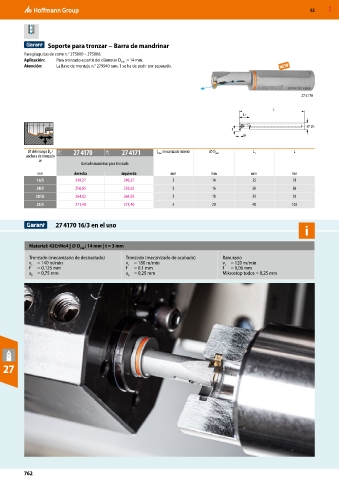

Soporte para tronzar − Barra de mandrinar
Para plaquitas de corte n.° 275000 – 275006.
Aplicación: Para tronzado a partir del diámetro D = 14 mm.
mín.
Atención: La llave de montaje n.° 279940 tam. 1 se ha de pedir por separado.

27 4170

L
L1
DS
t
w

⌀ del mango D / 21U 27 4170 21U 27 4171 t mecanizado interior ⌀ D mín L 1 L
S
máx.
anchura de tronzado
w
Barra de mandrinar para tronzado
mm derecha izquierda mm mm mm mm
16/3 249,27 249,27 3 14 25 78
20/3 256,65 256,65 3 16 30 88
20/3L 264,02 264,02 3 18 35 93
25/3 271,40 271,40 5 20 40 103

27 4170 16/3 en el uso

Material: 42CrMo4 | ⌀ D : 14 mm | t = 3 mm
min
Tronzado (mecanizado de desbastado) Tronzado (mecanizado de acabado) Ranurado
v = 140 m/min v = 180 m/min v = 120 m/min
c
c
c
f = 0,125 mm f = 0,1 mm f = 0,06 mm
a = 0,75 mm a = 0,25 mm Mikrostop todos = 0,25 mm
p
p

27
