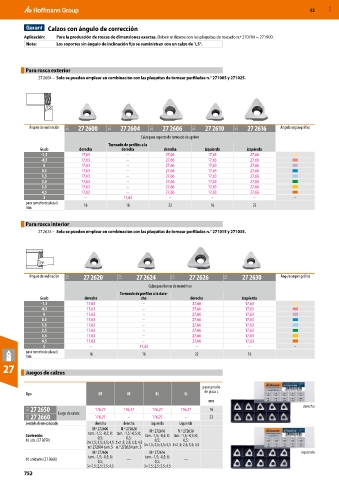

Page 752 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Calzos con ángulo de corrección
Aplicación: Para la producción de roscas de dimensiones exactas. Deben utilizarse con las plaquitas de roscado n.º 270700 − 271900.
Nota: Los soportes sin ángulo de inclinación fijo se suministran con un calzo de 1,5°.

Para rosca exterior
27 2604 – Solo se pueden emplear en combinación con las plaquitas de tornear perfiladas n.° 271005 y 271025.

Ángulo de inclinación 21J 27 2600 21J 27 2604 21J 27 2606 21J 27 2610 21J 27 2616 Ángulo según gráfico

Calzo para soporte de torneado de apriete
Torneado de perfiles a la
Grado derecha derecha derecha izquierda izquierda
-1,5 17,63 – 27,66 17,63 27,66
-0,5 17,63 – 27,66 17,63 27,66
0 17,63 – 27,66 17,63 27,66
0,5 17,63 – 27,66 17,63 27,66
1,5 17,63 – 27,66 17,63 27,66
2,5 17,63 – 27,66 17,63 27,66
3,5 17,63 – 27,66 17,63 27,66
4,5 17,63 – 27,66 17,63 27,66
S – 17,63 – – – –
para tamaño de placa L 16 16 22 16 22
mm

Para rosca interior
27 2624 – Solo se pueden emplear en combinación con las plaquitas de tornear perfiladas n.° 271015 y 271035.

Ángulo de inclinación 21J 27 2620 21J 27 2624 21J 27 2626 21J 27 2630 Ángulo según gráfico
Calzo para barras de mandrinar
Torneado de perfiles a la dere-
Grado derecha cha derecha izquierda
-1,5 17,63 – 27,66 17,63
-0,5 17,63 – 27,66 17,63
0 17,63 – 27,66 17,63
0,5 17,63 – 27,66 17,63
1,5 17,63 – 27,66 17,63
2,5 17,63 – 27,66 17,63
3,5 17,63 – 27,66 17,63
4,5 17,63 – 27,66 17,63
S – 17,63 – – –
para tamaño de placa L 16 16 22 16
mm
27 Juegos de calzos

para tamaño
de placa L
Tipo ER IR EL IL

mm
21J 27 2650 Juego de calzos 176,27 176,27 176,27 176,27 16 derecha
21J 27 2660 176,27 – 176,27 – 22
Sentido de mecanizado derecha derecha izquierda izquierda
N.º 272600 N.º 272620
tam. -1,5; -0,5; 0; tam. -1,5; -0,5; 0; N.º 272610 N.º 272630
Contenido: 0,5; 0,5; tam. -1,5; -0,5; 0; tam. -1,5; -0,5; 0;
10 uds. (27 2650) 0,5; 0,5;
2×1,5; 2,5; 3,5; 4,5 2×1,5; 2,5; 3,5; 4,5 3×1,5; 2,5; 3,5; 4,5 3×1,5; 2,5; 3,5; 4,5
n.º 272604 tam. S n.º 272624 tam. S
N.º 272606 N.º 272616 izquierda
tam. -1,5; -0,5; 0; tam. -1,5; -0,5; 0;
10 unidades (27 2660) — —
0,5; 0,5;
3×1,5; 2,5; 3,5; 4,5 3×1,5; 2,5; 3,5; 4,5
