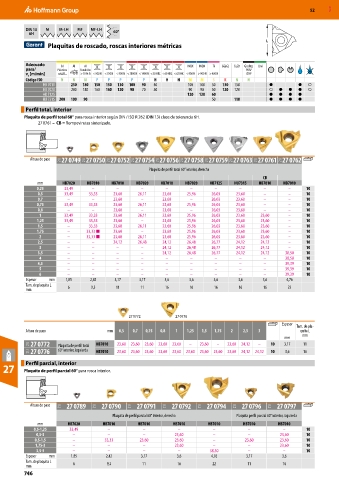

Page 746 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN 13 M M-LH MF MF-LH
6H 60°

L
Plaquitas de roscado, roscas interiores métricas

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
HB 7010 250 180 150 150 130 100 90 40 100 100 50 130 150 ● ● ○
HB 7020 200 180 160 160 120 90 70 30 90 90 50 120 120 ○ ● ● ● ○
HB 7125 120 120 60 ● ● ● ●
HU 7315 200 100 90 50 110 ● ● ● ●
Perfil total, interior
Plaquita de perfil total 60° para rosca interior según DIN / ISO R 262 (DIN 13) clase de tolerancia 6H.
27 0761 – CB = Rompevirutas sinterizado.

Altura de paso 21J 27 0749 27 0750 27 0752 27 0754 27 0756 27 0758 27 0759 27 0763 27 0761 27 0762
21J
21J
21J
21J
21J
21J
21J
21J
21J
Plaquita de perfil total 60° interior, derecha
CB
mm HB7020 HB7010 HB7010 HB7020 HB7010 HB7020 HB7125 HU7315 HB7010 HB7010
0,25 33,49 – – – – – – – – – 10
0,5 33,49 33,33 23,60 26,11 23,60 25,96 26,03 23,60 – – 10
0,7 – – 23,60 – 23,60 – 26,03 23,60 – – 10
0,75 33,49 33,33 23,60 26,11 23,60 25,96 26,03 23,60 – – 10
0,8 – – 23,60 – 23,60 – 26,03 23,60 – – 10
1 33,49 33,33 23,60 26,11 23,60 25,96 26,03 23,60 23,60 – 10
1,25 33,49 33,33 23,60 – 23,60 25,96 26,03 23,60 23,60 – 10
1,5 – 33,33 23,60 26,11 23,60 25,96 26,03 23,60 23,60 – 10
1,75 – 33,33 ■ 23,60 – 23,60 25,96 26,03 23,60 23,60 – 10
2 – 33,33 ■ 23,60 26,11 23,60 25,96 26,03 23,60 23,60 – 10
2,5 – – 24,12 26,48 24,12 26,48 26,77 24,12 24,12 – 10
3 – – – – 24,12 26,48 26,77 24,12 24,12 – 10
3,5 – – – – 24,12 26,48 26,77 24,12 24,12 38,50 10
4 – – – – – – – – – 38,50 10
4,5 – – – – – – – – – 39,39 10
5 – – – – – – – – – 39,39 10
6 – – – – – – – – – 39,39 10
Espesor mm 1,85 2,42 3,17 3,17 3,6 3,6 3,6 3,6 3,6 4,76
Tam. de plaquita L 6 9,3 11 11 16 16 16 16 16 22
mm

27 0772 27 0776
Espesor Tam. de pla-

Altura de paso mm 0,5 0,7 0,75 0,8 1 1,25 1,5 1,75 2 2,5 3 quita L

mm mm
21J 27 0772 Plaquita de perfil total HB7010 23,60 23,60 23,60 23,60 23,60 – 23,60 – 23,60 24,12 – 10 3,17 11
21J 27 0776 60° interior, izquierda HB7010 23,60 23,60 23,60 23,60 23,60 23,60 23,60 23,60 23,60 24,12 24,12 10 3,6 16
Perfil parcial, interior
27 Plaquita de perfil parcial 60° para rosca interior.

Altura de paso 21J 27 0789 21J 27 0790 21J 27 0791 21J 27 0792 21J 27 0794 21J 27 0796 21J 27 0797
Plaquita de perfil parcial 60° interior, derecha Plaquita perfil parcial 60° interior, izquierda
mm HB7020 HB7010 HB7010 HB7010 HB7010 HB7010 HB7010
0,5-1,25 33,49 – – – – – – 10
0,5-3 – – – 23,60 – – 23,60 10
0,5-1,5 – 33,33 23,60 23,60 – 23,60 23,60 10
1,75-3 – – – 23,60 – – 23,60 10
3,5-5 – – – – 38,50 – – 10
Espesor mm 1,85 2,42 3,17 3,6 4,76 3,17 3,6
Tam. de plaquita L 6 9,3 11 16 22 11 16
mm
746
