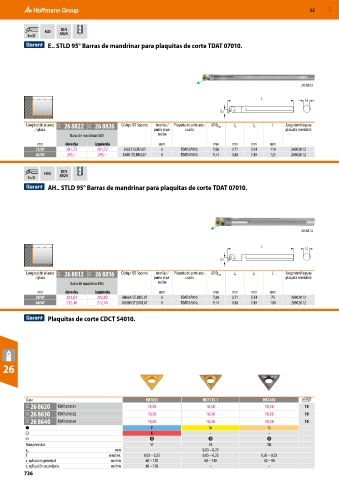

Page 736 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN
MD 8024
8×D
E.. STLD 95° Barras de mandrinar para plaquitas de corte TDAT 07010.

26 8822

L L2

L3

Longitud de alcance 21V 26 8822 21V 26 8826 Código ISO Soporte Interfaz / Plaquita de corte ade- ⌀ D mín L 3 L 2 L Juego tornillo para
/ placa punto sepa- cuada plaquita reversible
Barra de mandrinar MDI ración
mm derecha izquierda mm mm mm mm mm
75/07 281,72 281,72 E06J STLDR/L07 6 TDAT 07010. 7,06 3,71 5,54 110 269028 12
85/07 295,– 295,– E08K STLDR/L07 8 TDAT 07010. 9,14 4,80 7,49 125 269028 12

DIN
HSS 8024
5×D
AH.. STLD 95° Barras de mandrinar para plaquitas de corte TDAT 07010.

26 8812

L
L2
L3
Longitud de alcance 21V 26 8812 21V 26 8816 Código ISO Soporte Interfaz / Plaquita de corte ade- ⌀ D mín L 3 L 2 L Juego tornillo para
/ placa punto sepa- cuada plaquita reversible
Barra de mandrinar HSS ración
mm derecha izquierda mm mm mm mm mm
50/07 202,82 202,82 AH06X STLDR/L07 6 TDAT 07010. 7,06 3,71 5,54 75 269028 12
66/07 212,40 212,40 AH08H STLDR/L07 8 TDAT 07010. 9,14 4,80 7,49 100 269028 12

Plaquitas de corte CDCT S4010.

26

Clase HB7035 HB7125-1 HB7410
21I 26 8620 TDAT 070101 18,58 18,58 18,58 10
21I 26 8630 TDAT 070102 18,58 18,58 18,58 10
21I 26 8640 TDAT 070104 18,58 18,58 18,58 10
P M Ti
K – –

Rompevirutas SF VS TIS
a p mm 0,05 – 0,23
f mm/rev. 0,03 – 0,25 0,05 – 0,23 0,05 – 0,23
v aplicación principal m/min 60 – 150 60 – 140 40 – 90
c
v aplicación secundaria m/min 60 – 150 – –
c
736
