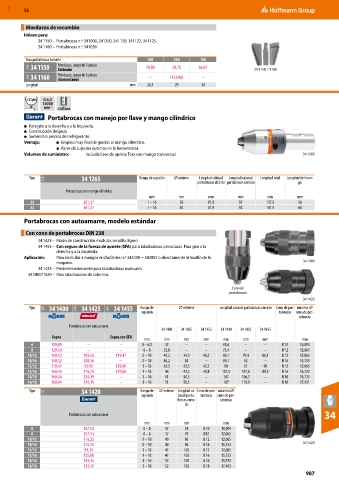

Page 987 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Mordazas de recambio
Idóneo para:
34 1150 – Portabrocas n.º 341000, 341250, 341120, 341122, 341125.
34 1160 – Portabrocas n.º 341050.
Para portabrocas tamaño 100 130 160
33A 34 1150 Mordazas, juego de 3 piezas 70,80 58,70 66,67 34 1150 / 1160
Estándar
33A 34 1160 Mordazas, juego de 3 piezas – (153,40) –
diamantados
Longitud mm 26,5 29 30

≤20µm G 6,3
15000
min -1 ≤50 bar
Portabrocas con manejo por llave y mango cilíndrico
■ Para giro a la derecha y a la izquierda.
■ Construcción delgada.
■ Suministro preciso del refrigerante.
Ventaja: ■ Empleo muy flexible gracias al mango cilíndrico.
■ Pares de sujeción óptimos en la herramienta.
Volumen de suministro: Incluida llave de apriete Torx con mango transversal. 34 1265

Tipo 31B 34 1265 Rango de sujeción ⌀ exterior Longitud cabezal Longitud cabezal Longitud total Longitud del man-
portabrocas abierto portabrocas cerrado go
Portabrocas con mango cilíndrico
mm mm mm mm mm mm
25 361,37 1 – 16 50 81,9 92 137,9 56
32 361,37 1 – 16 50 81,9 92 141,9 60

Portabrocas con autoamarre, modelo estándar
Con cono de portabrocas DIN 238
34 1425 – Modo de construcción modular, sencillo, ligero
34 1455 – Con seguro de la fuerza de apriete (SFA) para taladradoras percutoras. Para giro a la
derecha y a la izquierda.
Aplicación: Para enchufar a mangos enchufables n.º 342300 − 342887 o directamente al husillo de la
máquina. 34 1400
34 1425 – Predominantemente para taladradoras manuales.
34 1400/1420 – Para taladradoras de columna.

Cono de
portabrocas
34 1425
Tipo 39R 34 1400 32W 34 1425 39R 34 1455 Rango de ⌀ exterior Longitud cabezal portabrocas cerrado Cono de por- máximo ⌀
sujeción tabrocas cono de por-
tabrocas
Portabrocas con autoamarre
34 1400 34 1425 34 1455 34 1400 34 1425 34 1455
Supra Supra con SFA
mm mm mm mm mm mm mm mm
6 129,80 – – 0 – 6,5 32 – – 65,6 – – B 10 10,094
8 129,50 – – 0 – 8 35,8 – – 73,4 – – B 12 12,065
10/12 140,12 108,56 119,47 0 – 10 40,2 34,3 40,2 86,1 79,4 86,1 B 12 12,065
10/16 140,12 108,56 – 0 – 10 40,2 43 – 89,1 92 – B 16 15,733
13/12 119,47 92,92 129,80 1 – 13 42,5 42,5 42,5 90 97 90 B 12 12,065
13/16 150,45 116,23 129,80 1 – 13 46 42,5 42,8 101,5 101,6 89,3 B 16 15,733
16/16 160,04 124,19 – 3 – 16 51 50,5 – 107 106,7 – B 16 15,733
16/18 160,04 124,19 – 3 – 16 51 50,5 – 107 110,9 – B 18 17,431
Tipo 31J 34 1420 Rango de ⌀ exterior Longitud ca- Cono de por- máximo ⌀
sujeción bezal porta- tabrocas cono de por-
brocas cerra- tabrocas
do
34
Portabrocas con autoamarre
mm mm mm mm
6 107,53 0 – 8 37 78 B 10 10,094
8 107,53 0 – 8 37 78 B12 12,065
10/12 116,23 0 – 10 40 86 B 12 12,065
10/16 116,23 0 – 10 40 86 B 16 15,733 34 1420
13/12 99,12 1 – 13 47 103 B 12 12,065
13/16 125,08 1 – 13 47 103 B 16 15,733
16/16 133,34 3 – 16 52 105 B 16 15,733
16/18 133,34 3 – 16 52 105 B 18 17,403
987
