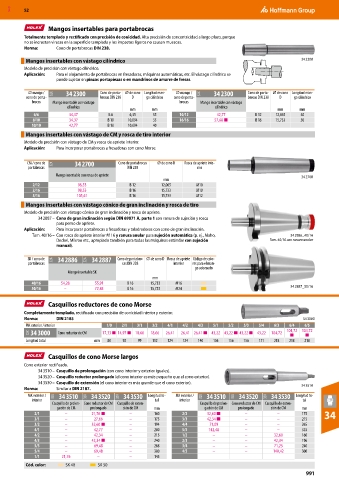

Mangos insertables para portabrocas
Totalmente templado y rectificado con precisión de conicidad. Alta precisión de concentricidad a largo plazo, porque
no se incrustan virutas en la superficie templada y los impactos ligeros no causan muescas.
Norma: Cono de portabrocas DIN 238.

Mangos insertables con vástago cilíndrico 34 2300
Modelo de precisión con vástago cilíndrico.
Aplicación: Para el alojamiento de portabrocas en fresadoras, máquinas automáticas, etc. El vástago cilíndrico se D
puede sujetar en pinzas portapiezas o en mandrinos de amarre de fresas.

⌀ mango / 32X 34 2300 Cono de porta- ⌀ de cono Longitud man- ⌀ mango / 32X 34 2300 Cono de porta- ⌀ de cono Longitud man-
cono de porta- brocas DIN 238 D go cilíndrico cono de porta- brocas DIN 238 D go cilíndrico
brocas Mango insertable con vástago brocas Mango insertable con vástago
cilíndrico cilíndrico
mm mm mm mm
6/6 34,37 B 6 6,35 35 10/12 42,77 B 12 12,065 40
8/10 34,37 B 10 10,094 35 16/16 57,68 ■ B 16 15,733 50
10/10 42,77 B 10 10,094 40
Mangos insertables con vástago de CM y rosca de tiro interior
Modelo de precisión con vástago de CM y rosca de apriete interior.
Aplicación: Para incorporar portabrocas a fresadoras con cono Morse.

CM / cono de 32X 34 2700 Cono de portabrocas ⌀ de cono D Rosca de apriete inte-
portabrocas DIN 238 rior
Mango insertable con rosca de apriete 34 2700
mm
2/12 98,53 B 12 12,065 M10
2/16 98,53 B 16 15,733 M10
3/16 105,61 B 16 15,733 M12
Mangos insertables con vástago cónico de gran inclinación y rosca de tiro
Modelo de precisión con vástago cónico de gran inclinación y rosca de apriete.
34 2887 – Cono de gran inclinación según DIN 69871 A, parte 1 con ranura de sujeción y rosca
para perno de apriete.
Aplicación: Para incorporar portabrocas a fresadoras y taladradoras con cono de gran inclinación.
Tam. 40/16 – Con rosca de apriete interior M 16 y ranura anular para sujeción automática (p. ej., Maho, 34 2886_40/16
Deckel, Mikron etc., apropiado también para todas las máquinas estándar con sujeción Tam. 40/16 con ranura anular
manual).

SK / cono de 32A 34 2886 32A 34 2887 Cono de portabro- ⌀ de cono D Rosca de apriete Código de colo-
portabrocas cas DIN 238 interior res para el man-
go adecuado
Mango insertable SK
mm
40/16 54,28 55,91 B 16 15,733 M16
50/16 – 72,43 B 16 15,733 M24 34 2887_50/16

Casquillos reductores de cono Morse
Completamente templado, rectificado con precisión de conicidad interior y exterior.
Norma: DIN 2185 34 3000
MK exterior / interior 1/0 2/1 3/1 3/2 4/1 4/2 4/3 5/1 5/2 5/3 5/4 6/3 6/4 6/5
32X 34 3000 Cono reductor de CM 17,33 ■ 14,97 ■ 18,66 18,66 26,41 26,41 26,41 ■ 43,22 43,22 ■ 43,22 ■ 43,22 104,72 104,72 104,72
■
■
Longitud total mm 80 92 99 112 124 124 140 156 156 156 171 218 218 218
Casquillos de cono Morse largos

Cono exterior rectificado.
34 3510 – Casquillo de prolongación (con cono interior y exterior iguales).
34 3520 – Casquillo reductor prolongado (el cono interior es más pequeño que el cono exterior).
34 3530 – Casquillo de extensión (el cono interior es más grande que el cono exterior). 34 3510
Norma: Similar a DIN 2187.
MK exterior / 32X 34 3510 32X 34 3520 32X 34 3530 Longitud to- MK exterior / 32X 34 3510 32X 34 3520 32X 34 3530 Longitud to-
interior tal interior tal
Casquillo de prolon- Cono reductor de CM Casquillo de exten- Casquillo de prolon- Cono reductor de CM Casquillo de exten-
gación de CM prolongado sión de CM mm gación de CM prolongado sión de CM mm
2/1 – 21,76 ■ – 160 2/2 32,60 ■ – – 175 34
3/1 – 27,66 – 175 3/3 42,34 ■ – – 215
3/2 – 32,60 ■ – 194 4/4 71,09 – – 265
4/1 – 42,77 – 200 5/5 142,48 – – 335
4/2 – 42,34 – 215 1/2 – – 32,60 160
4/3 – 42,34 ■ – 240 2/3 – – 42,34 196
5/3 – 69,48 – 268 3/4 – – 71,25 240
5/4 – 69,48 – 300 4/5 – – 140,42 300
1/1 21,76 – – 145
Cód. color: SK 40 SK 50
