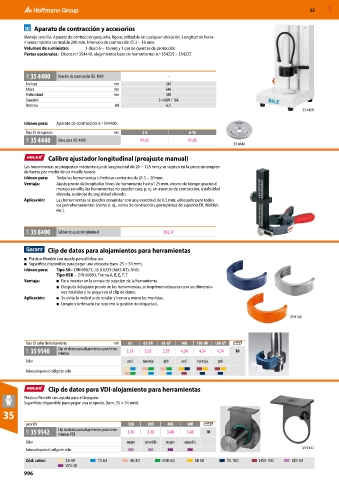

Page 996 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Aparato de contracción y accesorios
Manejo sencillo. Aparato de contracción pequeño, ligero, utilizable en cualquier ubicación. Longitud de herra-
mienta máxima contraíble 290 mm. Intervalo de contracción ⌀ 3 − 16 mm.
Volumen de suministro: 1 disco 6 − 16 mm y 1 par de guantes de protección.
Partes opcionales: Discos n.º 354440, alojamientos base de herramientas n.º 354225 – 354227.

35B 35 4400 Aparato de contracción ISG-1000 –
Anchura mm 310
Altura mm 640
Profundidad mm 390
Conexión 3×400V / 16A
Potencia kW 6,5
35 4400
Idóneo para: Aparato de contracción n.º 354400.
Para ⌀ de sujeción mm 3-6 6-16
35B 35 4440 Disco para ISG-1000 97,05 97,05
35 4440

Calibre ajustador longitudinal (preajuste manual)
Las herramientas se preajustan mediante ajuste longitudinal de 20 − 125 mm,y se sujetan en la pinza sin empleo
de fuerza por medio de un muelle tensor.
Idóneo para: Todas las herramientas cilíndricas corrientes de ⌀ 3 − 20 mm.
Ventaja: Ajuste previo de longitudes libres de herramienta hasta 125 mm, ahorro de tiempo gracias al
manejo sencillo, las herramientas no pueden caer, p. ej. en asientos de contracción, estabilidad
elevada, estándar de seguridad elevado.
Aplicación: Las herramientas se pueden preajustar con una exactitud de 0,5 mm, adecuado para todos
los portaherramientas (como p. ej., conos de contracción, portapinzas de sujeción ER, Weldon,
etc.).

32Z 35 8400 Calibre de ajuste longitudinal 392,17

Clip de datos para alojamientos para herramientas
■ Plástico flexible con ayuda para el bloqueo.
■ Superficie disponible para pegar una etiqueta (tam. 25 × 54 mm).
Idóneo para: Tipo SK− DIN 69871, JIS B 6339 (MAS-BT), ANSI.
Tipo HSK − DIN 69893, Forma A, B, E, F, T.
Ventaja: ■ Para insertar en la ranura de sujeción de la herramienta.
■ Después del ajuste previo de las herramientas, se imprimen etiquetas con las dimensio-
nes medidas y se pegan en el clip de datos.
Aplicación: ■ Se evita la molestia de rotular y borrar a mano las medidas.
■ Limpio y ordenado (se suprime la gestión de etiquetas).

35 9140

Para ⌀ collar de herramienta mm 63 63-OR 63-GY 100 100-OR 100-GY
31T 35 9140 Clip de datos para alojamientos para herra- 3,53 3,53 3,53 4,34 4,34 4,34 10
mientas
Color azul naranja gris azul naranja gris

Adecuado para el código de color

Clip de datos para VDI-alojamiento para herramientas

Plástico flexible con ayuda para el bloqueo.
Superficie disponible para pegar una etiqueta. (tam. 25 × 54 mm).
35
para VDI 30B 30R 40B 40R
32B 35 9142 Clip de datos para alojamientos para herra- 3,10 3,10 3,48 3,48 10
mientas VDI
Color negro amarillo negro amarillo
Adecuado para el código de color 35 9142
Cód. color: SK 40 TS 63 SK 40 HSK 63 SK 50 TS 100 HSK 100 VDI 30
VDI 40
996
