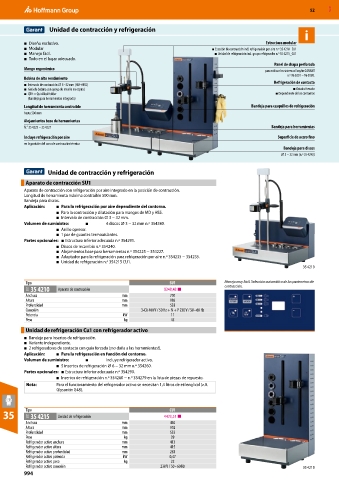

52 MXD

Unidad de contracción y refrigeración
i
■ Diseño exclusivo. Estructura modular
■ Modular  Estación de contracción incl. refrigeración por aire n.º 35 4210_SU1
■ Manejo fácil.  Unidad de refrigeración incl. grupo refrigerador n.º 35 4215_CU1
■ Todo en el lugar adecuado.
Panel de chapa perforada
Mango ergonómico para utilizar los sistemas Easyfix GARANT
n.º 96 3001 – 96 3058.
Bobina de alto rendimiento
Refrigeración de contacto
■ Intervalo de contracción ⌀ 3–32 mm (HM+HSS)
■ Guía de bobina con apoyo de muelle en espiral.  Guiado forzado
■ QTH = QuickToolHolder  Dependiente de los contornos
(bandeja para herramientas integrada)
Longitud de herramienta contraíble Bandeja para casquillos de refrigeración
hasta 500 mm
Alojamientos base de herramientas
N.° 35 4225 – 35 4227 Bandeja para herramientas

Incluye refrigeración por aire Superficie de acero fino
en la posición del cono de contracción térmica
Bandeja para discos
⌀ 3 – 32 mm (n.º 35 4240)

Unidad de contracción y refrigeración
Aparato de contracción SU1
Aparato de contracción con refrigeración por aire integrado en la posición de contracción.
Longitud de herramienta máxima contraíble 500 mm.
Bandeja para discos.
Aplicación: ■ Para la refrigeración por aire dependiente del contorno.
■ Para la contracción y dilatación para mangos de MD y HSS.
■ Intervalo de contracción ⌀ 3 − 32 mm.
Volumen de suministro: ■ 4 discos ⌀ 3 − 32 mm n.º 354240.
■ Anillo opresor.
■ 1 par de guantes termoaislantes.
Partes opcionales: ■ Estructura inferior adecuada n.º 354291.
■ Discos de recambio n.º 354240.
■ Alojamientos base para herramientas n.º 354225 − 354227.
■ Adaptador para la refrigeración para refrigeración por aire n.º 354235 − 354235.
■ Unidad de refrigeración n.º 354215 CU1.
35 4210

Tipo SU1 Manejo muy fácil. Selección automática de los parámetros de
contracción.
31E 35 4210 Aparato de contracción 8348,48 ■
Anchura mm 700
Altura mm 986
Profundidad mm 533
Conexión 3-CA 400 V / 50 Hz + N + P 230 V / 50 - 60 Hz
Potencia kW 11
Peso kg 45
Unidad de refrigeración Cu1 con refrigerador activo
■ Bandeja para insertos de refrigeración.
■ Variante independiente.
■ 2 refrigeradores de contacto con guía forzada (¡no daña a las herramientas!).
Aplicación: ■ Para la refrigeración en función del contorno.
Volumen de suministro: ■ Incluye refrigerador activo.
■ 5 insertos de refrigeración ⌀ 6 − 32 mm n.º 354260.
Partes opcionales: ■ Estructura inferior adecuada n.º 354290.
■ Insertos de refrigeración n.º 354260 − n.º 354279 en la lista de piezas de repuesto.
Nota: Para el funcionamiento del refrigerador activo se necesitan 1,4 litros de etilenglicol (z.B.
Glysantin G48).

CU1
35 Tipo 35 4215 Unidad de refrigeración 4423,51 ■
31E
Anchura mm 430
Altura mm 902
Profundidad mm 533
Peso kg 39
Refrigerador activo anchura mm 413
Refrigerador activo altura mm 415
Refrigerador activo profundidad mm 283
Refrigerador activo potencia kW 0,47
Refrigerador activo peso kg 22
Refrigerador activo conexión 230 V / 50 - 60 Hz 35 4215
994
