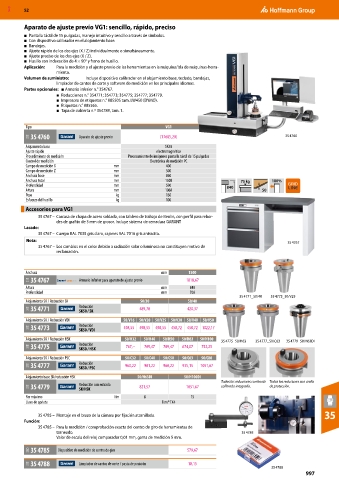

MXD 52

Aparato de ajuste previo VG1: sencillo, rápido, preciso

■ Pantalla táctil de 15 pulgadas, manejo intuitivo y sencillo a través de símbolos.
■ Con dispositivo calibrador en el alojamiento base.
■ Bandejas.
■ Ajuste rápido de los dos ejes (X / Z) individualmente o simultáneamente.
■ Ajuste preciso de los dos ejes (X / Z).
■ Husillo con indexación de 4 × 90° y freno de husillo.
Aplicación: Para la medición y el ajuste previo de las herramientas en la máquina/isla de máquinas-herra-
mienta.
Volumen de suministro: Incluye dispositivo calibrador en el alojamiento base, teclado, bandejas,
limpiador de cantos de corte y software de medición en los principales idiomas.
Partes opcionales: ■ Armario inferior n.° 354767.
■ Reducciones n.° 354771; 354773; 354775; 354777; 354779.
■ Impresora de etiquetas n.° 085505 tam. LW450 (DYMO).
■ Etiquetas n.° 085565.
■ Tapa de cubierta n.º 354789, tam. 1.

Tipo VG1

31E 35 4760 Aparato de ajuste previo (17685,20) 35 4760
Alojamiento base SK50
Ajuste rápido electromagnético
Procedimiento de medición Procesamiento de imágenes pantalla táctil de 15 pulgadas
Control de medición Electrónica de medición PC
Campo de medición X mm 400
Campo de medición Z mm 500
Anchura base mm 860
Anchura total mm 1500 75 kg 100%
Profundidad mm 590 840
Altura mm 1060 50
Peso kg 150
Esfuerzo del husillo kg 100
Accesorios para VG1
35 4767 – Carcasa de chapa de acero soldada, con tablero de trabajo de Beolin, con perfil para rebor-
des de grafito de 3 mm de grosor. Incluye sistema de cerradura GARANT
Lacado:
35 4767 – Cuerpo RAL 7035 gris claro, cajones RAL 7016 gris antracita.
Nota: 35 4767
35 4767 – Los cambios en el color debido a radiación solar o luminosa no constituyen motivo de
reclamación.

Anchura mm 1500
31E 35 4767 Armario inferior para aparato de ajuste previo 1818,67
Altura mm 840
Profundidad mm 700
35 4771_50/40 35 4773_50/V25
Alojamiento SK / Reducción SK 50/30 50/40
31E 35 4771 Reducción 489,70 420,37
SK50 / SK
Alojamiento SK / Reducción VDI 50/V16 50/V20 50/V25 50/V30 50/V40 50/V50
31E 35 4773 Reducción 498,55 498,55 498,55 458,72 458,72 1022,17
SK50 / VDI
Alojamiento SK / Reducción HSK 50/H32 50/H40 50/H50 50/H63 50/H100 35 4775_50/H63 35 4777_50/C63 35 4779_50/H63DI
31E 35 4775 Reducción 767,– 709,47 709,47 674,07 752,25
SK50 / HSK
Alojamiento SK / Reducción PSC 50/C32 50/C40 50/C50 50/C63 50/C80
31E 35 4777 Reducción 960,22 901,22 960,22 935,15 1051,67
SK50 / PSC
Alojamiento base SK/reducción HSK 50/H63DI 50/H100DI
Todos los reductores con borde Todos los reductores con anillo
31E 35 4779 Reducción con entrada 821,57 1051,67 calibrado integrado. de protección.
SK/HSK
Par máximo Nm 8 15
Llave de apriete Torx® TX4
35 4785 – Montaje en el brazo de la cámara por fijación atornillada. 35
Función:
35 4785 – Para la medición / comprobación exacta del centro de giro de herramientas de
torneado. 35 4785
Valor de escala del reloj comparador 0,01 mm, gama de medición 5 mm.

38D 35 4785 Dispositivo de medición de centro de giro 579,67

31E 35 4788 Limpiador de cantos de corte / pasta de posición 18,15
35 4788
