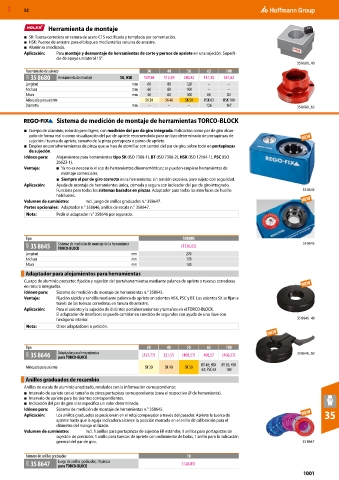

MXD 52

Herramienta de montaje
■ SK: Tuerca corredera en ranura de acero C15 rectificada y templada por cementación.
■ HSK: Puente de arrastre para el bloqueo mediante las ranuras de arrastre.
■ Aluminio anodizado.
Aplicación: Para montaje y desmontaje de herramientas de corte y pernos de apriete en una sujeción. Superfi-
cie de apoyo unilateral 15°.
35 8680_40
Para tamaño de asiento 30 40 50 63 100
32B 35 8680 Herramienta de montaje SK, HSK 109,44 112,69 240,42 141,30 261,82
Longitud mm 60 80 120 – –
Anchura mm 60 80 100 – –
Altura mm 46 60 100 66 84
Adecuado para asiento SK 30 SK 40 SK 50 HSK 63 HSK 100
Diámetro mm – – – 126 167 35 8680_63

Sistema de medición de montaje de herramientas TORCO-BLOCK
■ Cuerpo de aluminio, robusto pero ligero, con medición del par de giro integrada. Indicación como par de giro alcan-
zado de forma real o como visualización del par de apriete recomendado para un tipo determinado de portapinzas de
sujeción / tuerca de apriete, tamaño de la pinza portapieza o perno de apriete.
■ Empleo en portaherramientas de pinza que se han de atornillar con control del par de giro, sobre todo en portapinzas
de sujeción.
Idóneo para: Alojamientos para herramientas tipo SK (ISO 7388-1), BT (ISO 7388-2), HSK (ISO 12164-1), PSC (ISO
26623-1).
Ventaja: ■ Ya no es necesario el uso de herramientas dinamométricas; se pueden emplear herramientas de
montaje comerciales.
■ Siempre el par de giro correcto en la herramienta: sin tensión excesiva, pero sujeto con seguridad.
Aplicación: Ayuda de montaje de herramientas única, cómoda y segura con indicador del par de giro integrado.
Funciona para todos los sistemas basados en pinzas. Adaptador para todas las interfaces de husillo 35 8645
habituales.
Volumen de suministro: Incl. juego de anillos graduados n.° 358647.
Partes opcionales: Adaptador n.° 358646, anillos de escala n.° 358647.
Nota: Pedir el adaptador n.° 358646 por separado.

Tipo TORQUE
30W 35 8645 Sistema de medición de montaje de la herramienta (1326,02) 35 8645
TORCO-BLOCK
Longitud mm 270
Anchura mm 170
Altura mm 130
Adaptador para alojamientos para herramientas
Cuerpo de aluminio protector, fijación y sujeción del portaherramientas mediante palanca de apriete o tuercas correderas
en ranura integradas.
Idóneo para: Sistema de medición de montaje de herramientas n.° 358645.
Ventaja: Fijación rápida y sencilla mediante palanca de apriete en asientos HSK, PSC y BT. Los asientos SK se fijan a
través de las tuercas correderas en ranura de arrastre.
Aplicación: Para el asiento y la sujeción de distintos portaherramientas y tamaños en el TORCO-BLOCK.
El adaptador de interfaces se puede cambiar en cuestión de segundos con ayuda de una llave con
hexágono interior. 35 8646_40
Nota: Otros adaptadores a petición.

Tipo 30 40 50 63 100
30W 35 8646 Adaptador para herramientas (337,77) 321,55 (408,57) 408,57 (408,57) 35 8646_60
para TORCO-BLOCK
BT 40; HSK BT 50; HSK
Adecuado para asiento SK 30 SK 40 SK 50
63; PSC 63 100
Anillos graduados de recambio
Anillos de escala de aluminio anodizado, rotulados con la información correspondiente:
■ Intervalo de apriete con el tamaño de pinza portapieza correspondiente (para el respectivo ⌀ de herramienta).
■ Intervalo de apriete para los tirantes correspondientes.
■ Indicación del par de giro si se especifica un valor determinado.
Idóneo para: Sistema de medición de montaje de herramientas n.° 358645.
Aplicación: Los anillos graduados se posicionan en el reloj comparador a través del pasador. Apriete la tuerca de 35
apriete hasta que la aguja indicadora alcance la posición marcada en el anillo de calibración para el
diámetro del mango utilizado.
Volumen de suministro: Incl. 5 anillos para portapinzas de sujeción ER estándar, 3 anillos para portapinzas de
sujeción de precisión, 1 anillo para tuercas de apriete con rodamiento de bolas, 1 anillo para la indicación
general del par de giro. 35 8647

Número de anillos graduados 10
30W 35 8647 Juego de anillos graduados, 10 piezas (126,85)
para TORCO-BLOCK
1001
