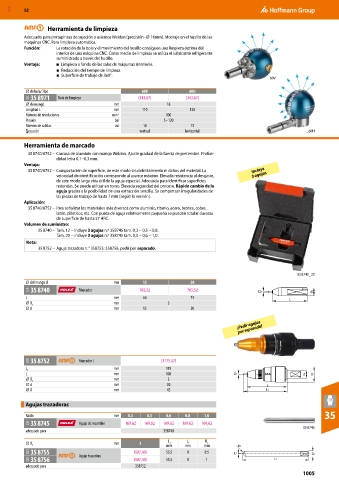

Page 1005 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Herramienta de limpieza
Adecuado para portapinzas de sujeción o asientos Weldon (precisión–⌀ 16mm). Montaje en el husillo de las
máquinas CNC. Para limpieza automática.
Función: La rotación de la bola y el movimiento del husillo consiguen una limpieza óptima del
interior de una máquina CNC. Como medio de limpieza se utiliza el lubricante refrigerante
suministrado a través del husillo.
Ventaja: ■ Limpieza a fondo de las salas de máquinas interiores.
■ Reducción del tiempo de limpieza.
■ Superficie de trabajo de 360°.
_60V

⌀ de bola/ Tipo 60V 60H
38L 35 8971 Bola de limpieza (343,67) (343,67)
⌀ de mango mm 16
Longitud L mm 110 120
Número de revoluciones min -1 100
Presión bar 5 - 120
Número de salidas ud. 14 15
Ejecución vertical horizontal _60H

Herramienta de marcado
35 8740/8752 – Carcasa de aluminio con mango Weldon. Ajuste gradual de la fuerza de pretensión. Profun-
didad letra 0,1−0,3 mm.
Ventaja:
35 8740/8752 – Compactación de superficie, de este modo sin debilitamiento ni daños del material. La Incluye
velocidad de identificación corresponde al avance máximo. Elevada resistencia al desgaste, 3 agujas
de este modo larga vida útil de la aguja especial. Adecuada para identificar superficies
redondas. Se puede utilizar en torno. Elevada seguridad del proceso. Rápido cambio de la
aguja gracias a la posibilidad de una extracción sencilla. Se compensan irregularidades de
las piezas de trabajo de hasta 7 mm (según la versión).
Aplicación:
35 8740/8752 – Para señalizar los materiales más diversos como aluminio, titanio, acero, bronce, cobre,
latón, plásticos, etc. Con punta de aguja relativamente pequeña se pueden rotular durezas
de superficie de hasta 57 HRC.
Volumen de suministro:
35 8740 – Tam. 12 − incluye 3 agujas n.º 358745 tam. 0,3 − 0,5 − 0,8.
Tam. 20 − incluye 3 agujas n.º 358745 tam. 0,3 − 0,6 − 1,0.
Nota:
35 8752 – Aguja trazadora n.° 358755; 358756, pedir por separado.

35 8740_20
⌀ del mango d mm 12 20
32B 35 8740 Marcador 765,52 765,52
L mm 66 73
⌀ D 1 mm 3
⌀ d mm 12 20

¡Pedir agujas
por separado!

38D 35 8752 Marcador L (1175,57)
L 1 mm 119
L mm 108
⌀ D 1 mm 3
⌀ d mm 20
⌀ D mm 42

Agujas trazadoras
35
Radio mm 0,3 0,5 0,6 0,8 1,0
32B 35 8745 Aguja de recambio 169,62 169,62 169,62 169,62 169,62
adecuado para 358740 35 8745
L L R
⌀ D 1 mm 3 mm 1 mm 2 mm 1 R1
38D 35 8755 (507,40) 53,5 0 0,5 L2 D1
38D 35 8756 Aguja trazadora (507,40) 53,5 0 1 L1
adecuado para 358752
1005
