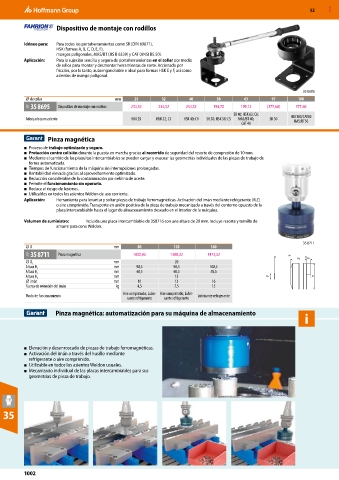

52 MXD

Dispositivo de montaje con rodillos

Idóneo para: Para todos los portaherramientas como SK (DIN 69871),
HSK (formas A, B, C, D, E, F),
mangos poligonales, MAS/BT (JIS B 6339) y CAT (ANSI B5.50).
Aplicación: Para la sujeción sencilla y segura de portaherramientas en el collar por medio
de rollos para montar y desmontar herramientas de corte. Accionado por
fricción, por lo tanto, autoenganchable e ideal para formas HSK E y F, así como
asientos de mango poligonal.

35 8695
⌀ de collar mm 25 32 40 50 63 97 100
33F 35 8695 Dispositivo de montaje con rodillos 234,52 234,52 234,52 194,70 199,12 (377,60) 377,60
SK 40; HSK 63; C6;
Adecuado para asiento HSK 25 HSK 32; C3 HSK 40; C4 SK 30; HSK 50; C5 MAS/BT 40; SK 50 HSK100/CAT50
MAS/BT50
CAT 40
Pinza magnética
■ Proceso de trabajo optimizado y seguro.
■ Protección contra colisión durante la puesta en marcha gracias al recorrido de seguridad del resorte de compresión de 10 mm.
■ Mediante el cambio de las plaquitas intercambiables se pueden cargar y evacuar las geometrías individuales de las piezas de trabajo de
forma automatizada.
■ Tiempos de funcionamiento de la máquina sin interrupciones prolongadas.
■ Rentabilidad elevada gracias al aprovechamiento optimizado.
■ Reducción considerable de la contaminación por neblina de aceite.
■ Permite el funcionamiento sin operario.
■ Reduce el riesgo de lesiones.
■ Utilizables en todos los asientos Weldon de uso corriente.
Aplicación: Herramienta para levantar y soltar piezas de trabajo ferromagnéticas. Activación del imán mediante refrigerante (RIZ)
o aire comprimido. Transporte en unión positiva de la pieza de trabajo mecanizada a través del contorno opuesto de la
placa intercambiable hasta el lugar de almacenamiento deseado en el interior de la máquina.
Volumen de suministro: Incluida una placa intercambiable de 358716 con una altura de 20 mm. Incluye resorte y tornillo de
amarre para cono Weldon.

35 8711
⌀ D mm 80 120 160
31V 35 8711 Pinza magnética 1000,05 1308,32 1473,52 H1
H2 H3
⌀ D 1 mm 20
Altura H 1 mm 98,5 98,5 108,5
mm 48,5 48,5 58,5
Altura H 2
mm 12 D
Altura H 3 D1
⌀ imán mm 10 13 16
Fuerza de retención del imán kg 4,5 7,5 15
Aire comprimido; Lubri- Aire comprimido; Lubri-
Modo de funcionamiento Lubricante refrigerante
cante refrigerante cante refrigerante
Pinza magnética: automatización para su máquina de almacenamiento

■ Elevación y desenroscado de piezas de trabajo ferromagnéticas.
■ Activación del imán a través del husillo mediante
refrigerante o aire comprimido.
■ Utilizable en todos los asientos Weldon usuales.
■ Mecanizado individual de las placas intercambiables para sus
geometrías de pieza de trabajo.

35

1002
