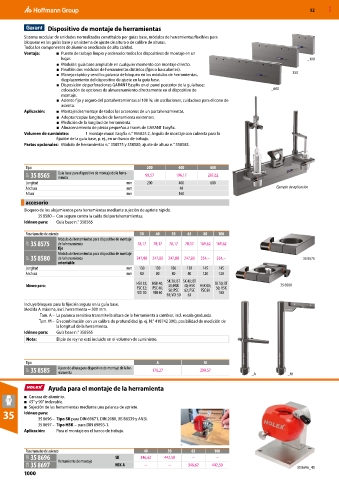

Page 1000 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Dispositivo de montaje de herramientas
Sistema modular de unidades normalizadas constituido por guías base, módulos de herramientas flexibles para
bloquear en las guías base y un sistema de ajuste de altura o de calibre de alturas.
Todos los componentes de aluminio anodizado de alta calidad.
Ventaja: ■ Puesto de trabajo limpio y ordenado: todos los dispositivos de montaje en un
lugar. _100
■ Modular: guía base ampliable en cualquier momento con montaje directo.
■ Flexible: dos módulos de herramientas distintos (fijos o basculantes).
■ Manejo rápido y sencillo: palanca de bloqueo en los módulos de herramientas, _350
desplazamiento del dispositivo de ajuste en la guía base.
■ Disposición de perforaciones GARANT Easyfix en el panel posterior de la guía base:
colocación de opciones de almacenamiento directamente en el dispositivo de _600
montaje.
■ Asiento fijo y seguro del portaherramientas al 100 %; sin oscilaciones, cuidadoso para el cono de
asiento.
Aplicación: ■ Montaje/desmontaje de todos los accesorios de un portaherramientas.
■ Adoptar/copiar longitudes de herramienta existentes.
■ Medición de la longitud de herramienta.
■ Almacenamiento de piezas pequeñas a través de GARANT Easyfix.
Volumen de suministro: 1 montaje mural Easyfix n.° 955825 2, ángulo de montaje con cubierta para la
fijación de la guía base, p. ej., en un banco de trabajo.
Partes opcionales: Módulo de herramientas n.° 358575 y 358580, ajuste de altura n.° 358585.

Tipo 200 400 600
31P 35 8565 Guía base para dispositivo de montaje de la herra- 99,57 196,17 287,62
mienta
Longitud mm 200 400 600
Anchura mm 40 Ejemplo de aplicación
Altura mm 160
accesorio
Bloqueo de los alojamientos para herramientas mediante sujeción de apriete rápido.
35 8580 – Con seguro contra la caída del portaherramientas.
Idóneo para: Guía base n.° 358565

Para tamaño de asiento 30 40 50 63 80 100
Módulo de herramientas para dispositivo de montaje
31P 35 8575 de la herramienta 78,17 78,17 78,17 78,17 169,62 169,62
fijo
Módulo de herramientas para dispositivo de montaje
31P 35 8580 de la herramienta 247,80 247,80 247,80 247,80 354,– 354,– 35 8575
orientable
Longitud mm 130 130 130 130 145 145
Anchura mm 80 80 80 80 120 120
SK 30; BT SK 40; BT
HSK 32; HSK 40; SK 50; BT
Idóneo para: 30; HSK 40; HSK HSK 80; 35 8580
PSC 32; PSC 40; 50; PSC 63; PSC PSC 80 50; HSK
VDI 30 VDI 40 100
50; VDI 50 63
Incluye bloqueo para la fijación segura en la guía base.
Medida A máxima, incl. herramienta = 300 mm.
Tam. A – La palanca sensitiva transmite la altura de la herramienta a cambiar, incl. escala graduada.
Tam. M – En combinación con un calibre de profundidad (p. ej. N.° 418742 300), posibilidad de medición de
la longitud de la herramienta.
Idóneo para: Guía base n.° 358565
Nota: El pie de rey no está incluido en el volumen de suministro.

Tipo A M
31P 35 8585 Ajuste de altura para dispositivo de montaje de la he- 176,27 290,57 _A _M
rramienta
Ayuda para el montaje de la herramienta

■ Carcasa de aluminio.
■ 45° y 90° indexable.
■ Sujeción de las herramientas mediante una palanca de apriete.
35 Idóneo para:
35 8696 – Tipo SK para DIN 69871, DIN 2080, JIS B6339 y ANSI.

35 8697 – Tipo HSK − para DIN 69893-1.
Aplicación: Para el montaje en el banco de trabajo.

Para tamaño de asiento 40 50 63 100
32B 35 8696 Herramienta de montaje SK 346,62 442,50 – –
32B 35 8697 HSK-A – – 346,62 442,50 35 8696_40
1000
