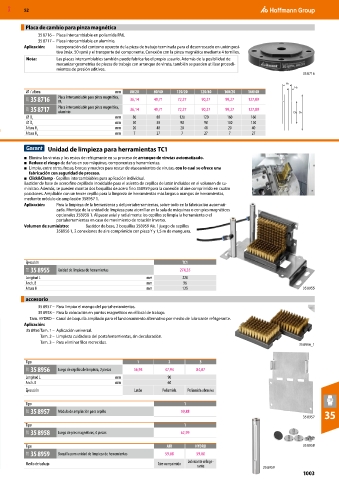

MXD 52

Placa de cambio para pinza magnética
35 8716 – Placa intercambiable en poliamida PA6.
35 8717 – Placa intercambiable en aluminio.
Aplicación: Incorporación del contorno opuesto de la pieza de trabajo terminada para el desenroscado en unión posi-
tiva (máx. 50 rpm) y el transporte del componente. Conexión con la pinza magnética mediante 4 tornillos.
Nota: Las placas intercambiables también puede fabricarlas el propio usuario. Además de la posibilidad de
mecanizar geometrías de piezas de trabajo con arranque de viruta, también se pueden utilizar procedi-
mientos de presión aditivos.
35 8716
H1
H2
⌀ / altura mm 80/20 80/40 120/20 120/40 160/20 160/40
31V 35 8716 Placa intercambiable para pinza magnética, 36,14 49,71 72,27 90,27 99,27 127,89
PA
31V 35 8717 Placa intercambiable para pinza magnética, 36,14 49,71 72,27 90,27 99,27 127,89 D2 D1
aluminio
⌀ D 1 mm 80 80 120 120 160 160
⌀ D 2 mm 50 50 90 90 130 130
Altura H 1 mm 20 40 20 40 20 40
Altura H 2 mm 7 27 7 27 7 27

Unidad de limpieza para herramientas TC1
■ Elimina las virutas y los restos de refrigerante en su proceso de arranque de virutas automatizado.
■ Reduce el riesgo de daños en sus máquinas, componentes y herramientas.
■ Limpia, entre otros, fresas, brocas y machos para roscar de atascamientos de virutas, con lo cual se ofrece una
fabricación con seguridad de proceso.
■ Click&Clamp - Cepillos intercambiables para aplicación individual.
Bastidor de base de acero fino cepillado inoxidable para el asiento de cepillos de latón incluidos en el volumen de su-
ministro. Además, se pueden montar dos boquillas de acero fino 358959 para la conexión al aire comprimido en cuatro
posiciones. Ampliable con un tercer cepillo para la limpieza de herramientas más largas o mangos de herramientas,
mediante módulo de ampliación 358957 1.
Aplicación: Para la limpieza de la herramienta y del portaherramientas, sobre todo en la fabricación automati-
zada. Montaje de la unidad de limpieza para atornillar en la sala de máquinas o con pies magnéticos
opcionales 358958 1. Al pasar axial y radialmente los cepillos se limpia la herramienta o el
portaherramientas en caso de movimiento de rotación inverso.
Volumen de suministro: Bastidor de base, 2 boquillas 358959 Air, 1 juego de cepillos
358956 1, 2 conexiones de aire comprimido con pieza Y y 1,5 m de manguera.

Ejecución TC1
31E 35 8955 Unidad de limpieza de herramientas 274,35
Longitud L mm 220
Anch. B mm 96
Altura H mm 125 35 8955
accesorio
35 8957 – Para limpiar el mango del portaherramientas.
35 8958 – Para la colocación en puntos magnéticos en el local de trabajo.
Tam. HYDRO – Canal de boquilla ampliado para el funcionamiento alternativo por medio de lubricante refrigerante.
Aplicación:
35 8956 Tam. 1 – Aplicación universal.
Tam. 2 – Limpieza cuidadosa del portaherramientas, sin decoloración.
Tam. 3 – Para eliminar filos recrecidos. 35 8956_1

Tipo 1 2 3
31E 35 8956 Juego de cepillos de limpieza, 2 piezas 56,93 47,94 84,07
Longitud L mm 90
Anch. B mm 60
Ejecución Latón Poliamida Poliamida abrasiva

Tipo 1
31E 35 8957 Módulo de ampliación para cepillo 59,88 35 8957 35

Tipo 1
31E 35 8958 Juego de pies magnéticos, 4 piezas 62,99

Tipo AIR HYDRO 35 8958
31E 35 8959 Boquilla para unidad de limpieza de herramientas 59,88 59,88
Lubricante refrige-
Medio de trabajo Aire comprimido
rante 35 8959
1003
