52 MXD

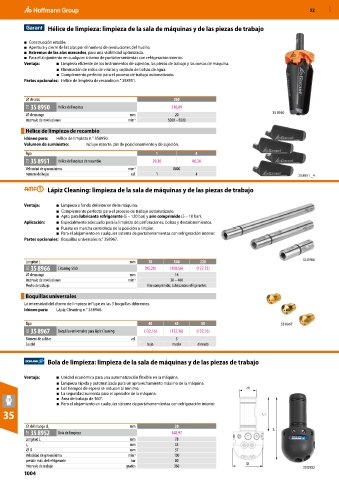

Hélice de limpieza: limpieza de la sala de máquinas y de las piezas de trabajo

■ Construcción estable.
■ Apertura y cierre de las alas por el número de revoluciones del husillo.
■ Extremos de las alas marcados, para una visibilidad optimizada.
■ Para el alojamiento en cualquier sistema de portaherramientas con refrigeración interior.
Ventaja: ■ Limpieza eficiente de los instrumentos de sujeción, las piezas de trabajo y las mesas de máquina.
■ Eliminación de nidos de virutas y soplado de bolsas de agua.
■ Complemento perfecto para el proceso de trabajo automatizado.
Partes opcionales: Hélice de limpieza de recambio n.° 358951.

⌀ de alas 260
31E 35 8950 Hélice de limpieza 216,09
⌀ de mango mm 20 35 8950
Intervalo de revoluciones min -1 5000 – 8000
Hélice de limpieza de recambio
Idóneo para: Hélice de limpieza n.° 358950.
Volumen de suministro: Incluye resorte, pin de posicionamiento y de sujeción.
Tipo 1 4
31E 35 8951 Hélice de limpieza de recambio 29,36 88,36
Velocidad de giro máxima min -1 8000
número de hojas ud. 1 4 35 8951 _4

Lápiz Cleaning: limpieza de la sala de máquinas y de las piezas de trabajo

Ventaja: ■ Limpieza a fondo del interior de la máquina.
■ Complemento perfecto para el proceso de trabajo automatizado.
■ Apto para lubricante refrigerante (5 – 120 bar) y aire comprimido (5 – 10 bar).
Aplicación: ■ Especialmente adecuado para la limpieza de perforaciones, bolsas y destalonamientos.
■ Puesta en marcha controlada de la posición a limpiar.
■ Para el alojamiento en cualquier sistema de portaherramientas con refrigeración interior.
Partes opcionales: Boquillas universales n.° 358967.

Longitud L mm 70 140 220 35 8966
38L 35 8966 Cleaning-Stick (95,28) (108,56) (127,73)
⌀ de mango mm 16
Intervalo de revoluciones min -1 30 – 400
Medio de trabajo Aire comprimido; Lubricantes refrigerantes
Boquillas universales
La intensidad del chorro de limpieza influye en las 3 boquillas diferentes.
Idóneo para: Lápiz Cleaning n.° 358966.

Tipo 40 45 50 35 8967
38L 35 8967 Boquillas universales para lápiz Cleaning (132,16) (132,16) (132,16)
Número de salidas ud. 3
Caudal bajo medio elevado

Bola de limpieza: limpieza de la sala de máquinas y de las piezas de trabajo

Ventaja: ■ Unidad económica para una automatización flexible en la máquina.
■ Limpieza rápida y automatizada para un aprovechamiento máximo de la máquina.
■ Los tiempos de espera se reducen al mínimo. d1
■ La seguridad aumenta para el operador de la máquina.
■ Área de trabajo de 360°.
■ Para el alojamiento en cualquier sistema de portaherramientas con refrigeración interior.
35 L1

⌀ del mango d 1 mm 20 L
33T 35 8952 Bola de limpieza 148,97
Longitud L mm 78
L 1 mm 35
⌀ D mm 37
Velocidad de giro máxima min -1 100
presión máx. del refrigerante bar 80 D
Intervalo de trabajo grados 360 35 8952
1004
