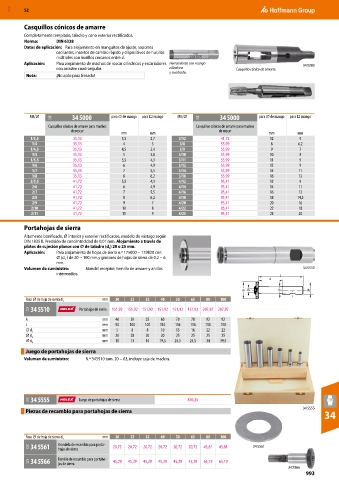

Page 993 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Casquillos cónicos de amarre
Completamente templado, taladro y cono exterior rectificados.
Norma: DIN 6328
Datos de aplicación: Para alojamiento en manguitos de ajuste, soportes
oscilantes, insertos de cambio rápido y dispositivos de husillos
múltiples con husillos cercanos entre sí.
Aplicación: Para alojamiento de machos de roscar cilíndricos y escariadores Herramienta con mango 34 5000
con arrastre cuadrangular. cilíndrico Casquillo cónico de amarre
y cuadrado.
Nota: ¡No apto para fresado!

MK/⌀ 37E 34 5000 para ⌀ de mango para □ mango MK/⌀ 37E 34 5000 para ⌀ de mango para □ mango
Casquillos cónicos de amarre para machos Casquillos cónicos de amarre para machos
de roscar de roscar
mm mm mm mm
1/3,5 35,13 3,5 2,7 2/12 41,72 12 9
1/4 35,13 4 3 3/8 55,99 8 6,2
1/4,5 35,13 4,5 3,4 3/9 55,99 9 7
1/5 35,13 5 3,8 3/10 55,99 10 8
1/5,5 35,13 5,5 4,3 3/11 55,99 11 9
1/6 35,13 6 4,9 3/12 55,99 12 9
1/7 35,13 7 5,5 3/14 55,99 14 11
1/8 35,13 8 6,2 3/16 55,99 16 12
2/5,5 41,72 5,5 4,3 4/12 95,41 12 9
2/6 41,72 6 4,9 4/14 95,41 14 11
2/7 41,72 7 5,5 4/16 95,41 16 12
2/8 41,72 8 6,2 4/18 95,41 18 14,5
2/9 41,72 9 7 4/20 95,41 20 16
2/10 41,72 10 8 4/22 95,41 22 18
2/11 41,72 11 9 4/25 95,41 25 20

Portahojas de sierra
Altamente bonificado, ⌀ interior y exterior rectificados, modelo de vástago según
DIN 1835 B. Precisión de concentricidad de 0,01 mm. Alojamiento a través de
platos de sujeción planos con ⌀ de taladro (d ) 20 o 25 mm.
3
Aplicación: Para alojamiento de hojas de sierra n.º 175000 − 179820 con
⌀ (d ) de 20 − 100 mm y grosores de hojas de sierra de 0,2 − 6
1
mm.
Volumen de suministro: Mandril receptor, tornillo de amarre y anillos 34 5510
intermedios. L
A
d1 d2 d4 d3
Para ⌀ de hoja de sierra d 1 mm 20 25 32 40 50 63 80 100
32X 34 5510 Portahojas de sierra 151,92 151,92 151,92 151,92 151,92 151,92 207,97 207,97

A mm 40 50 55 60 78 78 92 92
L mm 90 100 105 110 136 136 150 150
⌀ d 2 mm 5 8 8 10 13 16 22 22
⌀ d 3 mm 20 20 20 20 25 25 25 25
⌀ d 4 mm 10 13 16 19,5 24,5 24,5 34 39,5
Juego de portahojas de sierra
Volumen de suministro: N.º 345510 tam. 20 − 63, incluye caja de madera.

32X 34 5555 Juego de portahojas de sierra 870,25
34 5555
Piezas de recambio para portahojas de sierra
34

Para ⌀ de hoja de sierra d 1 mm 20 25 32 40 50 63 80 100
32X 34 5561 Arandela de recambio para porta- 20,72 20,72 20,72 20,72 20,72 20,72 43,81 43,81 34 5561
hojas de sierra

32X 34 5566 Tornillo de recambio para portaho- 45,29 45,29 45,29 45,29 45,29 45,29 65,19 65,19
jas de sierra
34 5566
993
