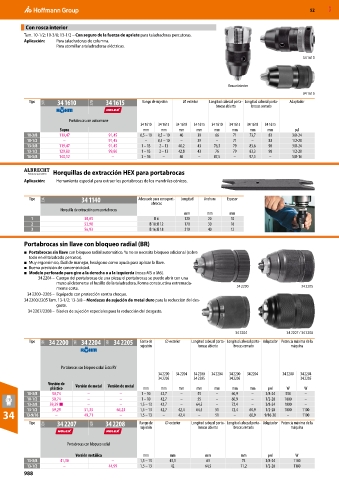

52 MXD

Con rosca interior
Tam. 10-1/2; 10-3/8; 13-1/2 – Con seguro de la fuerza de apriete para taladradoras percutoras.
Aplicación: Para taladradoras de columna.
Para atornillar a taladradoras eléctricas.
34 1610

Rosca interior
34 1615
Tipo 39R 34 1610 32W 34 1615 Rango de sujeción ⌀ exterior Longitud cabezal porta- Longitud cabezal porta- Adaptador
brocas abierto brocas cerrado

Portabrocas con autoamarre
34 1610 34 1615 34 1610 34 1615 34 1610 34 1615 34 1610 34 1615
Supra mm mm mm mm mm mm mm mm pul
10-3/8 119,47 91,45 0,5 – 10 0,5 – 10 40 39 66 71 73,7 83 3/8-24
10-1/2 – 91,45 – 0,5 – 10 – 39 – 71 – 83 1/2-20
13-3/8 119,47 91,45 1 – 13 2 – 13 40,2 43 76,3 79 83,6 90 3/8-24
13-1/2 129,80 99,86 1 – 13 2 – 13 42,8 43 76 79 83,3 90 1/2-20
16-5/8 140,12 – 3 – 16 – 46 – 87,5 – 97,5 – 5/8-16

Horquillas de extracción HEX para portabrocas
Aplicación: Herramienta especial para extraer los portabrocas de los mandriles cónicos.

Tipo 33A 34 1140 Adecuado para cono port- Longitud Anchura Espesor
abrocas
Horquilla de extracción para portabrocas
mm mm mm
1 38,05 B 6 120 20 10
2 53,98 B 10; B 12 170 30 10
3 56,93 B 16; B 18 210 40 12

Portabrocas sin llave con bloqueo radial (BR)
■ Portabrocas sin llave con bloqueo radial automático. Ya no se necesita bloqueo adicional (sobre
todo en el taladrado percutor).
■ Muy ergonómico, fácil de manejar, hexágono como ayuda para aplicar la llave.
■ Buena precisión de concentricidad.
■ Modelo perforado para giro a la derecha o a la izquierda (rosca M5 o M6).
34 2204 – Cuerpo del portabrocas de una pieza; el portabrocas se puede abrir con una
mano al detenerse el husillo de la taladradora. Forma constructiva extremada-
mente corta. 34 2200 34 2205
34 2200–2205 – Equipado con protección contra choque.
34 2200/2205 Tam. 13-1/2; 13-3/8 – Mordazas de sujeción de metal duro para la reducción del des-
gaste.
34 2207/2208 – Biseles de sujeción especiales para la reducción del desgaste.

34 2204 34 2207 / 34 2208
Tipo 39R 34 2200 39R 34 2204 39R 34 2205 Gama de ⌀ exterior Longitud cabezal porta- Longitud cabezal porta- Adaptador Potencia máxima de la
sujeción brocas abierto brocas cerrado máquina

Portabrocas con bloqueo radial Extra RV
34 2200 34 2204 34 2200 34 2204 34 2200 34 2204 34 2200 34 2204
34 2205 34 2205 34 2205 34 2205
Versión de Versión de metal Versión de metal
plástico mm mm mm mm mm mm mm pul W W
10-3/8 50,74 – – 1 – 10 42,7 – 55 – 60,9 – 3/8-24 550 –
10-1/2 50,74 – – 1 – 10 42,7 – 55 – 60,9 – 1/2-20 1000 –
13-3/8 59,29 ■ – – 1,5 – 13 42,7 – 64,5 – 72,4 – 3/8-24 1000 –
1/2-20
13-1/2
34 13-9/16 59,29 51,33 66,23 1,5 – 13 42,7 42,4 64,5 51 72,4 60,9 9/16-20 1000 1100
–
51
–
1100
–
60,9
–
–
1,5 – 13
–
42,4
49,71
Tipo 32W 34 2207 32W 34 2208 Rango de ⌀ exterior Longitud cabezal porta- Longitud cabezal porta- Adaptador Potencia máxima de la
sujeción brocas abierto brocas cerrado máquina
Portabrocas con bloqueo radial
Versión metálica mm mm mm mm pul W
13-3/8 41,30 – 1,5 – 13 43,1 63 74 3/8-24 1100
13-1/2 – 44,99 1,5 – 13 42 64,5 71,2 1/2-20 1100
