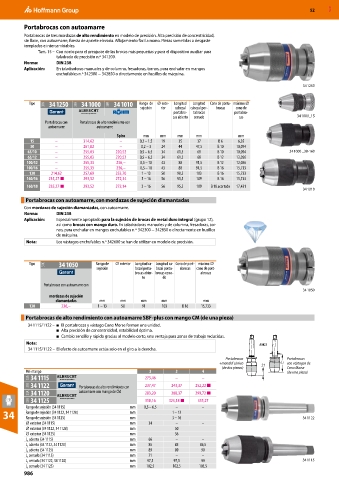

Page 986 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Portabrocas con autoamarre
Portabrocas de tres mordazas de alto rendimiento en modelo de precisión. Alta precisión de concentricidad,
sin llave, con autoamarre, fuerza de apriete elevada. Aflojamiento fácil a mano. Piezas sometidas a desgaste
templadas e intercambiables.
Tam. 15 – Con nonio para el preajuste de las brocas más pequeñas y para el dispositivo auxiliar para
taladrado de precisión n.º 341200.
Norma: DIN 238
Aplicación: En taladradoras manuales y de columna, fresadoras, tornos, para enchufar en mangos
enchufables n.º 342300 − 342850 o directamente en husillos de máquina.
34 1250

Tipo 31K 34 1250 33A 34 1000 39R 34 1010 Rango de ⌀ exte- Longitud Longitud Cono de porta- máximo ⌀
sujeción rior cabezal cabezal por- brocas cono de
portabro- tabrocas portabro-
cas abierto cerrado cas 34 1000_15
Portabrocas con Portabrocas de alto rendimiento con
autoamarre autoamarre
Spiro mm mm mm mm mm
15 – 314,62 – 0,2 – 1,5 19 35 37 B 6 6,35
30 – 261,82 – 0,2 – 3 24 44 47,5 B 10 10,094
65/10 – 255,03 220,52 0,5 – 6,5 34 61,5 68 B 10 10,094 34 1000 _30-160
65/12 – 255,03 220,52 0,5 – 6,5 34 61,5 68 B 12 12,056
100/12 – 255,33 236,– 0,5 – 10 43 80 91,5 B 12 12,056
100/16 – 255,33 236,– 0,5 – 10 43 80 91,5 B 16 15,733
130 214,62 257,69 253,70 1 – 13 50 90,5 103 B 16 15,733
160/16 235,27 ■ 293,52 272,14 3 – 16 56 95,5 109 B 16 15,733
160/18 235,27 ■ 293,52 272,14 3 – 16 56 95,5 109 B 18 acortado 17,431
34 1010
Portabrocas con autoamarre, con mordazas de sujeción diamantadas
Con mordazas de sujeción diamantadas, con autoamarre.
Norma: DIN 238
Aplicación: Especialmente apropiado para la sujeción de brocas de metal duro integral (grupo 12),
así como brocas con mango duro. En taladradoras manuales y de columna, fresadoras, tor-
nos, para enchufar en mangos enchufables n.º 342300 − 342850 o directamente en husillos
de máquina.
Nota: Los vástagos enchufables n.º 342600 se han de utilizar en modelo de precisión.

Tipo 31K 34 1050 Rango de ⌀ exterior Longitud ca- Longitud ca- Cono de port- máximo ⌀
sujeción bezal porta- bezal porta- abrocas cono de port-
brocas abier- brocas cerra- abrocas
to do
Portabrocas con autoamarre con
34 1050
mordazas de sujeción
diamantadas mm mm mm mm mm
130 236,– 1 – 13 50 91 103 B 16 15,733

Portabrocas de alto rendimiento con autoamarre SBF-plus con mango CM (de una pieza)
34 1115/1122 – ■ El portabrocas y vástago Cono Morse forman una unidad.
■ Alta precisión de concentricidad, estabilidad óptima.
■ Cambio sencillo y rápido gracias al modelo corto, una ventaja para zonas de trabajo reducidas.
Nota: MK3
34 1115/1122 – El efecto de autoamarre actúa solo en el giro a la derecha.
Portabrocas Portabrocas
+mandril cónico 21 L1 con vástagos de
(de dos piezas) Cono Morse
MK-mango 2 3 4 (de una pieza)
33A 34 1115 273,46 – –
31K 34 1122 Portabrocas de alto rendimiento con 237,47 243,37 252,22 ■
33A 34 1120 autoamarre con mango de CM 283,20 288,37 299,72 ■
33A 34 1125 318,16 323,18 ■ 335,27
Rango de sujeción (34 1115) mm 0,5 – 6,5 – –
34 Rango de sujeción (34 1122, 34 1120) mm 1 – 13 34 1122
mm
3 – 16
Rango de sujeción (34 1125)
⌀ exterior (34 1115) mm 34 – –
⌀ exterior (34 1122, 34 1120) mm 50
⌀ exterior (34 1125) mm 56
L abierto (34 1115) mm 66 – –
1
L abierto (34 1122, 34 1120) mm 85 85 86,5
1
L abierto (34 1125) mm 89 89 90
1
L cerrado (34 1115) mm 71 – –
1
L cerrado (34 1122, 34 1120) mm 97,5 97,5 99 34 1115
1
L cerrado (34 1125) mm 102,5 102,5 103,5
1
