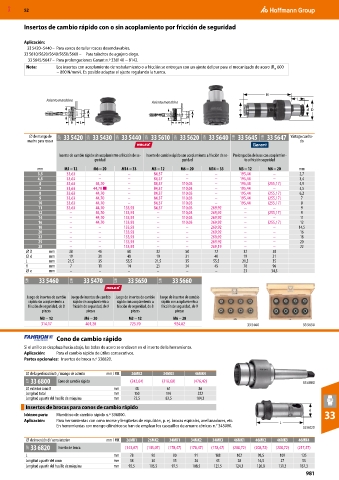

MXD 52

Insertos de cambio rápido con o sin acoplamiento por fricción de seguridad

Aplicación:
33 5420–5440 – Para conos de tallar roscas desenclavables.
33 5610/5620/5640/5650/5660 – Para taladros de agujero ciego.
33 5645/5647 – Para prolongaciones Garant n.º 338140 − 8142.
Nota: Los insertos con acoplamiento de resbalamiento o a fricción se entregan con un ajuste del par para el mecanizado de acero (R 600
m
− 800 N/mm ). Es posible adaptar el ajuste regulando la tuerca.
2

H
Asiento mandrino L
Asiento mandrino
e d D

⌀ de mango de 32H 33 5420 32H 33 5430 32H 33 5440 32H 33 5610 32H 33 5620 32H 33 5640 31M 33 5645 31M 33 5647 Vástago cuadra-
macho para roscar do

Inserto de cambio rápido sin acoplamiento a fricción de se- Inserto de cambio rápido con acoplamiento a fricción de se- Prolongación de base con acoplamien-
guridad guridad to a fricción seguridad
mm M3 − 12 M6 − 20 M14 − 33 M3 − 12 M6 − 20 M14 − 33 M3 − 12 M6 − 20 mm
3,5 33,63 – – 84,37 – – 195,44 – 2,7
4,5 33,63 – – 84,37 – – 195,44 – 3,4
6 33,63 44,70 – 84,37 110,03 – 195,44 (255,17) 4,9
7 33,63 44,70 ■ – 84,37 110,03 – 195,44 – 5,5
8 33,63 44,70 – 84,37 110,03 – 195,44 (255,17) 6,2
9 33,63 44,70 – 84,37 110,03 – 195,44 (255,17) 7
10 33,63 44,70 – 84,37 110,03 – 195,44 (255,17) 8
11 33,63 44,70 133,93 84,37 110,03 269,92 – – 9
12 – 44,70 133,93 – 110,03 269,92 – (255,17) 9
14 – 44,70 133,93 – 110,03 269,92 – – 11
16 – 44,70 133,93 – 110,03 269,92 – (255,17) 12
18 – – 133,93 – – 269,92 – – 14,5
20 – – 133,93 – – 269,92 – – 16
22 – – 133,93 – – 269,92 – – 18
25 – – 133,93 – – 269,92 – – 20
28 – – 133,93 – – 269,19 – – 22
⌀ D mm 30 46 68 32 50 72 32 50
⌀ d mm 19 31 48 19 31 48 19 31
L mm 21,5 35 55,5 21,5 35 55,5 21,5 35
H mm 7 11 14 25 34 45 70 96
⌀ e mm – – – – – – 23 34,5
32H 33 5460 32H 33 5470 32H 33 5650 32H 33 5660

Juego de insertos de cambio Juego de insertos de cambio Juego de insertos de cambio Juego de insertos de cambio
rápido sin acoplamiento a rápido sin acoplamiento a rápido con acoplamiento a rápido con acoplamiento a
fricción de seguridad, de 8 fricción de seguridad, de 9 fricción de seguridad, de 8 fricción de seguridad, de 9
piezas piezas piezas piezas
M3 − 12 M6 − 20 M3 − 12 M6 − 20
314,17 401,20 725,70 924,82 33 5460 33 5650

Cono de cambio rápido

Si el anillo se desplaza hacia abajo, las bolas de acero se enclavan en el inserto de la herramienta.
Aplicación: Para el cambio rápido de útiles consecutivos.
Partes opcionales: Insertos de broca n.º 336820.

⌀ de la perforación D / mango de asiento mm / MK 26MK2 34MK3 46MK4
1
33F 33 6800 Cono de cambio rápido (242,64) (318,60) (476,42) 33 6800
⌀ exterior cono D mm 48 61 86
Longitud total mm 150 176 222
Longitud a partir del husillo de máquina mm 75,5 82,5 104,3
Insertos de brocas para conos de cambio rápido
d
Idóneo para: Mandrino de cambio rápido n.º 336800. 33
Aplicación: Para herramientas con cono morse y lengüetas de expulsión, p. ej. brocas espirales, avellanadores, etc. L
En herramientas con mango cilíndrico se han de emplear los casquillos de amarre cónicos n.° 345000. 33 6820

⌀ de inserción d / cono interior mm / MK 26MK1 26MK2 34MK1 34MK2 34MK3 46MK1 46MK2 46MK3 46MK4
33F 33 6820 Inserto de broca (143,07) (143,07) (178,47) (178,47) (178,47) (208,72) (208,72) (208,72) (217,57)
L mm 78 90 80 91 108 102 98,5 109 135
Longitud a partir del cono mm 18 30 15 26 43 20 16,5 27 53
Longitud a partir del husillo de máquina mm 93,5 105,5 97,5 108,5 125,5 124,3 120,8 131,3 157,3
