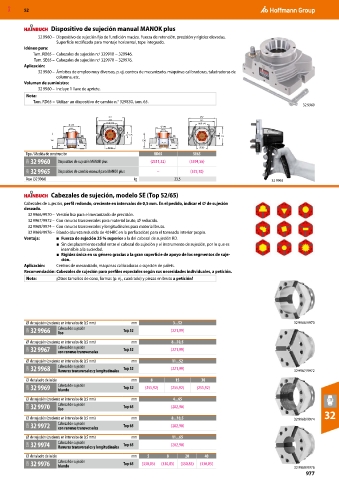

Page 977 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Dispositivo de sujeción manual MANOK plus
32 9960 – Dispositivo de sujeción fijo de fundición maciza. Fuerza de retención, precisión y rigidez elevadas.
Superficie rectificada para montaje horizontal, tope integrado.
Idóneo para:
Tam. RD65 – Cabezales de sujeción n.º 329910 − 329946.
Tam. SE65 – Cabezales de sujeción n.º 329970 − 329976.
Aplicación:
32 9960 – Ámbitos de empleo muy diversos, p. ej. centros de mecanizado, máquinas calibradoras, taladradoras de
columna, etc.
Volumen de suministro:
32 9960 – Incluye 1 llave de apriete.
Nota:
Tam. RD65 – Utilizar un dispositivo de cambio n.° 329830, tam. 65.
32 9960
257 257
232 232
LK Ø 126 LK Ø 126
Ø 145
Ø 145
4-65
4-65
17 175
17 175
136 136
RD 65 SE 65
Tipo / Medida de construcción RD65 SE65
33H 32 9960 Dispositivo de sujeción MANOK plus (2311,32) (3594,56)
33H 32 9965 Dispositivo de cambio manual para MANOK plus – (525,10)
Peso (32 9960) kg 23,5 32 9965

Cabezales de sujeción, modelo SE (Top 52/65)
Cabezales de sujeción, perfil redondo, creciente en intervalos de 0,5 mm. En el pedido, indicar el ⌀ de sujeción
deseado.
32 9966/9970 – Versión lisa para el mecanizado de precisión.
32 9967/9972 – Con ranuras transversales para material bruto, ⌀ reducido.
32 9968/9974 – Con ranuras transversales y longitudinales para material bruto.
32 9969/9976 – Blando (dureza reducida de 40 HRC en la perforación) para el torneado interior propio.
Ventaja: ■ Fuerza de sujeción 25 % superior a la del cabezal de sujeción RD.
■ Sin desplazamiento radial entre el cabezal de sujeción y el instrumento de sujeción, por lo que es
insensible a la suciedad.
■ Rigidez única en su género gracias a la gran superficie de apoyo de los segmentos de suje-
ción.
Aplicación: Centros de mecanizado, máquinas calibradoras o sujeción de palets.
Recomendación: Cabezales de sujeción para perfiles especiales según sus necesidades individuales, a petición.
Nota: ¡Otros tamaños de cono, formas (p. ej., cuadrado) y piezas en bruto a petición!

⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 3...52 32 9966/9970
33H 32 9966 Cabezal de sujeción Top 52 (221,99)
liso
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 8...10,5
33H 32 9967 Cabezal de sujeción Top 52 (221,99)
con ranuras transversales
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 11...52
33H 32 9968 Cabezal de sujeción Top 52 (221,99) 32 9967/9972
Ranuras transversales y longitudinales
⌀ de taladro de inicio mm 8 15 30
33H 32 9969 Cabezal de sujeción Top 52 (255,92) (255,92) (255,92)
blando
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 4...65
33H 32 9970 Cabezal de sujeción Top 65 (282,90)
liso
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 8...10,5 32 9968/9974 32
33H 32 9972 Cabezal de sujeción Top 65 (282,90)
con ranuras transversales
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 11...65
33H 32 9974 Cabezal de sujeción Top 65 (282,90)
Ranuras transversales y longitudinales
⌀ de taladro de inicio mm 5 8 20 40
33H 32 9976 Cabezal de sujeción Top 65 (330,85) (330,85) (330,85) (330,85) 32 9969/9976
blando
977
