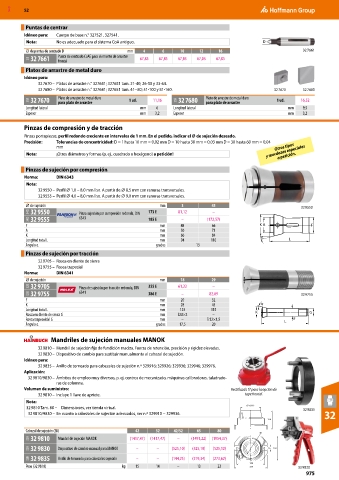

MXD 52

Puntas de centrar
Idóneo para: Cuerpo de base n.° 327521, 327541.
Nota: No es adecuado para el sistema CoA antiguo. D
⌀ de puntas de centrado D mm 4 6 10 12 16 32 7661
33I 32 7661 Punta de centrado CoAE para elemento de arrastre 67,85 67,85 67,85 67,85 67,85
frontal
Platos de arrastre de metal duro
Idóneo para:
32 7670 – Platos de arrastre n.° 327641; 327651 tam. 21-40; 26-50 y 33-64.
32 7680 – Platos de arrastre n.° 327641; 327651 tam. 41−80; 51-100 y 81-160. 32 7670 32 7680

35R 32 7670 Plato de arrastre de metal duro 1 ud. 11,16 35R 32 7680 Plato de arrastre de metal duro 1 ud. 16,52
para plato de arrastre
para plato de arrastre
Longitud lateral mm 6 Longitud lateral mm 9,5
Espesor mm 3,2 Espesor mm 3,2
Pinzas de compresión y de tracción
Pinzas portapiezas, perfil redondo creciente en intervalos de 1 mm. En el pedido, indicar el ⌀ de sujeción deseado.
Precisión: Tolerancias de concentricidad: D = 1 hasta 10 mm = 0,02 mm D = 10 hasta 30 mm = 0,03 mm D = 30 hasta 60 mm = 0,04
mm Otros tipos
a petición.
Nota: ¡Otros diámetros y formas (p. ej., cuadrado o hexágono) a petición! y mordazas especiales
Pinzas de sujeción por compresión
Norma: DIN 6343
Nota:
32 9550 – Perfil ⌀ 1,0 – 8,0 mm liso. A partir de ⌀ 8,5 mm con ranuras transversales.
32 9555 – Perfil ⌀ 4,0 – 8,0 mm liso. A partir de ⌀ 9,0 mm con ranuras transversales.
⌀ de sujeción mm 3 43 32 9550
34D 32 9550 Pinza sujeción por compresión redonda, DIN 173 E 81,12 –
34D 32 9555 6343 185 E – (172,57)
F mm 48 66 K A F
A mm 50 73
K mm 60 84 α
Longitud total L mm 94 110 L
Ángulo α grados 15
Pinzas de sujeción por tracción
32 9705 – Rosca en diente de sierra
32 9755 – Rosca trapecial
Norma: DIN 6341
⌀ de sujeción mm 18 29
32B 32 9705 Pinza de sujeción por tracción redonda, DIN 355 E 61,22 –
32B 32 9755 6341 386 E – 82,89 32 9755
F mm 20 32
K mm 28 45 α
Longitud total L mm 123 115 K G
Rosca en diente de sierra G mm S20×2 –
Rosca trapezoidal G mm – Tr32×1,5 L F
Ángulo α grados 17,5 20

Mandriles de sujeción manuales MANOK
32 9810 – Mandril de sujeción fijo de fundición maciza. Fuerza de retención, precisión y rigidez elevadas.
32 9830 – Dispositivo de cambio para sustituir manualmente el cabezal de sujeción.
Idóneo para:
32 9835 – Anillo de torneado para cabezales de sujeción n.º 329916; 329926; 329936; 329946; 329976.
Aplicación:
32 9810/9830 – Ámbitos de empleo muy diversos, p. ej. centros de mecanizado, máquinas calibradoras, taladrado-
ras de columna.
Volumen de suministro: Rectificado f7 para la opción de
32 9810 – Incluye 1 llave de apriete. tope frontal.
Nota:
32 9810 Tam. 80 – Dimensiones, ver tienda virtual. 132 f7 32 9835
32 9810/9830 – En cuanto a cabezales de sujeción adecuados, ver n.º 329910 − 329936. 32
124
Cabezal de sujeción (SK) 42 52 42/52 65 80
SK
33H 32 9810 Mandril de sujeción MANOK (1417,47) (1417,47) – (1491,22) (1954,37)
33H 32 9830 Dispositivo de cambio manual para MANOK – – (525,10) (525,10) (525,10) 16 159
33H 32 9835 Anillo de torneado para cabezales sujeción – – (144,25) (219,34) (273,62)
184
Peso (32 9810) kg 15 14 – 13 23 214 32 9830
975
