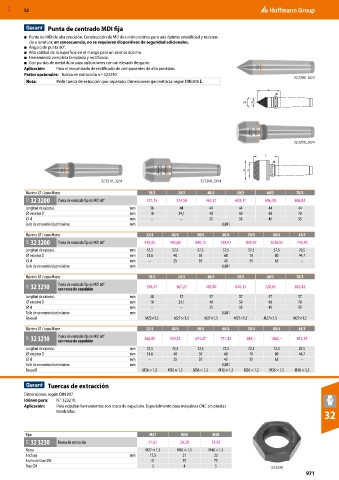

MXD 52

Punta de centrado MDI fija
■ Punta de MDI de alta precisión. Construcción de MD de unión positiva para una óptima estabilidad y resisten-
cia a la rotura; en consecuencia, no se requieren dispositivos de seguridad adicionales.
■ Ángulo de punta 60°.
■ Alta calidad de la superficie en el mango para un asiento óptimo.
■ Herramienta completa templada y rectificada.
■ Con puntas de metal duro para aplicaciones con un elevado desgaste.
Aplicación: Para el mecanizado de rectificado de componentes de alta precisión.
Partes opcionales: Tuerca de extracción n.º 323230.
32 3200_32/4
Nota: Pedir tuerca de extracción por separado. Dimensiones geométricas según DIN 806 E.
L
M
60° D

32 3210_50/4

L
M
D d
32 3210_32/4 32 3200_50/4

Máximo ⌀ / cono Morse 18/2 24/3 40/3 50/3 60/3 70/3
31Z 32 3200 Punta de centrado fija de MDI 60° 227,15 324,50 467,57 609,17 696,20 806,82
Longitud de cabeza L mm 36 44 44 44 44 44
⌀ exterior D mm 18 24,1 40 50 60 70
⌀ d mm – – 25 35 45 55
Fallo de concentricidad máximo mm 0,001
Máximo ⌀ / cono Morse 32/4 40/4 50/4 60/4 70/4 80/4 44/5
31Z 32 3200 Punta de centrado fija de MDI 60° 410,05 495,60 640,15 738,97 859,92 1036,92 743,40
Longitud de cabeza L mm 57,5 57,5 57,5 57,5 57,5 57,5 70,5
⌀ exterior D mm 31,6 40 50 60 70 80 44,7
⌀ d mm – 25 35 45 55 65 –
Fallo de concentricidad máximo mm 0,001
Máximo ⌀ / cono Morse 18/2 24/3 40/3 50/3 60/3 70/3
31Z 32 3210 Punta de centrado fija de MDI 60° 296,47 367,27 483,80 640,15 728,65 830,42
con rosca de expulsión
Longitud de cabeza L mm 48 57 57 57 57 57
⌀ exterior D mm 18 24,1 40 50 60 70
⌀ d mm – – 25 35 45 55
Fallo de concentricidad máximo mm 0,001
Rosca M M22×1,5 M27 × 1,5 M27×1,5 M27×1,5 M27×1,5 M27×1,5

Máximo ⌀ / cono Morse 32/4 40/4 50/4 60/4 70/4 80/4 44/5
31Z 32 3210 Punta de centrado fija de MDI 60° 480,85 529,52 674,07 771,42 885,– 1062,– 852,55
con rosca de expulsión
Longitud de cabeza L mm 72,5 72,5 72,5 72,5 72,5 72,5 87,5
⌀ exterior D mm 31,6 40 50 60 70 80 44,7
⌀ d mm – 25 35 45 55 65 –
Fallo de concentricidad máximo mm 0,001
Rosca M M36 × 1,5 M36 × 1,5 M36 × 1,5 M36 × 1,5 M36 × 1,5 M36 × 1,5 M48 × 1,5

Tuercas de extracción
Dimensiones según DIN 807.
Idóneo para: N.° 323210.
Aplicación: Para expulsar herramientas con rosca de expulsión. Especialmente para máquinas CNC sin pínolas
32
taladradas.

Tipo M27 M36 M48
31Z 32 3230 Tuerca de extracción 21,61 30,38 51,92
Rosca M27 × 1,5 M36 × 1,5 M48 × 1,5
Anchura mm 17,5 21 23
Ancho de llave SW 41 55 75
Para CM 3 4 5 32 3230
