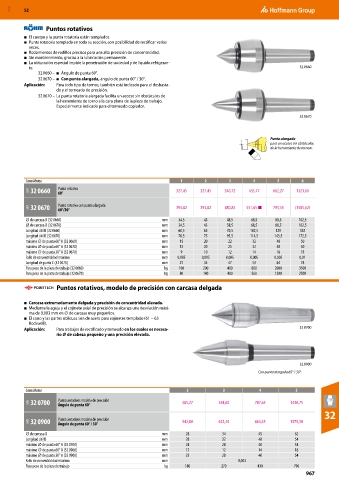

MXD 52

Puntos rotativos
■ El cuerpo y la punta rotatoria están templados.
■ Punta rotatoria templada en toda su sección, con posibilidad de rectificar varias
veces.
■ Rodamientos de rodillos precisos para una alta precisión de concentricidad.
■ Sin mantenimiento, gracias a la lubricación permanente.
■ La obturación especial impide la penetración de suciedad y de líquido refrigeran-
te. 32 0660
32 0660 – ■ Ángulo de punta 60°.
32 0670 – ■ Con punta alargada, ángulo de punta 60° / 30°.
Aplicación: Para todo tipo de tornos, también está indicado para el desbasta-
do y el torneado de precisión.
32 0670 – La punta rotatoria alargada facilita un acceso sin obstáculos de
la herramienta de torno a la cara plana de la pieza de trabajo.
Especialmente indicado para el torneado copiador.
32 0670

Punta alargada
para un acceso sin obstáculos
de la herramienta de tornear.

Cono Morse 1 2 3 4 5 6
35R 32 0660 Punto rotativo 327,45 327,45 340,72 455,77 662,27 1321,60
60°

35R 32 0670 Punto rotativo con punta alargada 393,82 393,82 480,85 551,65 ■ 793,55 (1585,62)
60°/30°
⌀ de carcasa D (32 0660) mm 34,5 43 48,5 68,5 88,5 102,5
⌀ de carcasa D (32 0670) mm 34,5 43 58,5 68,5 88,5 102,5
Longitud útil B (32 0660) mm 60,5 65 70,5 102,5 129 152
Longitud útil B (32 0670) mm 70,5 75 95,5 114,5 143,5 172,5
máximo ⌀ de punta 60° A (32 0660) mm 15 20 22 32 40 50
máximo ⌀ de punta 60° A (32 0670) mm 15 20 25 32 40 50
máximo ⌀ de punta 30° A (32 0670) mm 9 10 12 14 16 18
Fallo de concentricidad máximo mm 0,005 0,005 0,005 0,005 0,005 0,01
Longitud de punta C (32 0670) mm 27 34 47 53 64 78
Para peso de la pieza de trabajo (32 0660) kg 100 200 400 800 2000 3500
Para peso de la pieza de trabajo (32 0670) kg 80 140 400 500 1200 2500

Puntos rotativos, modelo de precisión con carcasa delgada

■ Carcasa extremadamente delgada y precisión de concentridad elevada.
■ Mediante la aguja y el cojinete axial de precisión se alcanza una desviación máxi-
ma de 0,003 mm en ⌀ de carcasa muy pequeños.
■ El cono y las partes oblicuas son de acero para cojinetes templado (61 − 63
Rockwell).
Aplicación: Para trabajos de rectificado y torneado en los cuales es necesa- 32 0700
rio ⌀ de cabeza pequeño y una precisión elevada.

32 0900
Con punta alargada 60° / 30°.

Cono Morse 2 3 4 5

34D 32 0700 Puntos rotativos modelo de precisión 485,27 554,60 787,65 1430,75
Ángulo de punta 60°
32
34D 32 0900 Puntos rotativos modelo de precisión 542,80 622,45 864,35 1575,30
Ángulo de punta 60° / 30°
⌀ de carcasa D mm 28 34 45 62
Longitud útil B mm 28 32 48 54
máximo ⌀ de punta 60° A (32 0700) mm 24 28 40 54
máximo ⌀ de punta 60° A (32 0900) mm 12 12 14 18
máximo ⌀ de punta 30° A (32 0900) mm 23 28 40 54
Fallo de concentricidad máximo mm 0,003
Para peso de la pieza de trabajo kg 180 270 430 790
