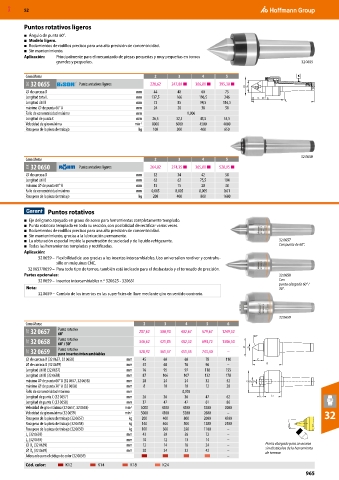

Page 965 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Puntos rotativos ligeros

■ Ángulo de punta 60°.
■ Modelo ligero.
■ Rodamientos de rodillos precisos para una alta precisión de concentricidad.
■ Sin mantenimiento.
Aplicación: Principalmente para el mecanizado de piezas pequeñas y muy pequeñas en tornos
grandes y pequeños. 32 0655

Cono Morse 2 3 4 5 K
36C 32 0655 Puntos rotativos ligeros 228,62 247,80 ■ 306,80 ■ 395,30 ■ D A 60°
⌀ de carcasa D mm 44 48 60 75
Longitud total L mm 137,5 166 196,5 246 C B
Longitud útil B mm 73 85 94,5 116,5 L
máximo ⌀ de punta 60° A mm 24 28 38 50
Fallo de concentricidad máximo mm 0,006
Longitud de punta C mm 26,5 32,5 43,5 55,5
Velocidad de giro máxima min -1 8000 6000 4500 4000
Para peso de la pieza de trabajo kg 100 200 400 650

32 0650
Cono Morse 2 3 4 5
35R 32 0650 Puntos rotativos ligeros 264,02 274,35 ■ 365,80 ■ 528,05 ■
⌀ de carcasa D mm 32 34 42 58
Longitud útil B mm 62 62 75,5 104
máximo ⌀ de punta 60° A mm 15 15 20 30
Fallo de concentricidad máximo mm 0,005 0,005 0,005 0,01
Para peso de la pieza de trabajo kg 200 400 800 1600

Puntos rotativos
■ Eje del grano apoyado en grano de acero para herramientas completamente templado.
■ Punta rotatoria templada en toda su sección, con posibilidad de rectificar varias veces.
■ Rodamientos de rodillos precisos para una alta precisión de concentricidad.
■ Sin mantenimiento, gracias a la lubricación permanente.
■ La obturación especial impide la penetración de suciedad y de líquido refrigerante. 32 0657
■ Todas las herramientas templadas y rectificadas. Con punta de 60°.
Aplicación:
32 0659 – Flexibilidad de uso gracias a los insertos intercambiables. Uso universal en revólver y contrahu-
sillo en máquinas CNC.
32 0657/0659 – Para todo tipo de tornos, también está indicado para el desbastado y el torneado de precisión.
Partes opcionales: 32 0658
32 0659 – Insertos intercambiables n.º 320625 - 320631 Con
punta alargada 60° /
Nota: 30°.
32 0659 – Cambio de los insertos en las superficies de llave mediante giro en sentido contrario.

32 0659
Cono Morse 2 3 4 5 6
31Z 32 0657 Punto rotativo 287,62 300,90 402,67 579,67 1249,32
60°
31Z 32 0658 Punto rotativo 346,62 421,85 482,32 694,72 1386,50
60° / 30°
31Z 32 0659 Punto rotativo 328,92 361,37 451,35 743,40 –
para insertos intercambiables
⌀ de carcasa D (32 0657, 32 0658) mm 45 60 60 78 110
⌀ de carcasa D (32 0659) mm 45 60 76 96 –
Longitud útil B (32 0657) mm 76 95 97 118 155
Longitud útil B (32 0658) mm 87 106 107 132 178
máximo ⌀ de punta 60° A (32 0657, 32 0658) mm 20 24 24 32 52
máximo ⌀ de punta 30° A (32 0658) mm 8 10 10 12 20
Fallo de concentricidad máximo mm 0,005
Longitud de punta C (32 0657) mm 26 36 36 47 62
Longitud de punta C (32 0658) mm 37 47 47 61 86
Velocidad de giro máxima (32 0657, 32 0658) min -1 5000 4300 4300 3200 2000
Velocidad de giro máxima (32 0659) min -1 5000 4300 3200 2600 – 32
Para peso de la pieza de trabajo (32 0657) kg 200 400 800 2000 4500
Para peso de la pieza de trabajo (32 0658) kg 140 400 500 1200 2500
Para peso de la pieza de trabajo (32 0659) kg 100 300 350 1100 –
L (32 0659) mm 43 50 58 72 –
1
L (32 0659) mm 10 12 13 14 –
2
⌀ D (32 0659) mm 12 14 18 24 – Punta alargada para un acceso
1
⌀ D (32 0659) mm 20 24 32 42 – sin obstáculos de la herramienta
de tornear.
2
Adecuado para el código de color (32 0659) –
Cód. color: K12 K14 K18 K24
965
