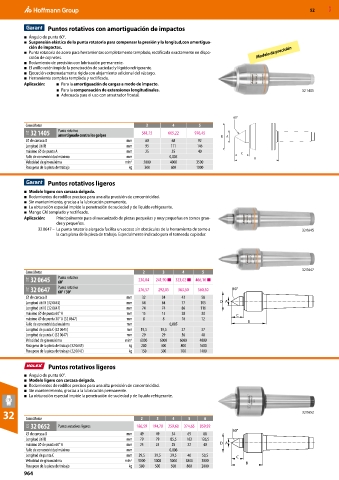

52 MXD

Puntos rotativos con amortiguación de impactos
■ Ángulo de punta 60°.
■ Suspensión elástica de la punta rotatoria para compensar la presión y la longitud,con amortigua-
ción de impactos.
■ Punta rotatoria de acero para herramientas completamente templado, rectificada exactamente en dispo- Modelo de precisión
sición de cojinetes.
■ Rodamiento de precisión con lubricación permanente.
■ El anillo retén impide la penetración de suciedad y líquido refrigerante.
■ Ejecución extremadamente rígida con alojamiento adicional del vástago.
■ Herramienta completa templada y rectificada.
Aplicación: ■ Para la amortiguación de cargas a modo de impacto.
■ Para la compensación de extensiones longitudinales. 32 1405
■ Adecuada para el uso con arrastrador frontal.

60°
Cono Morse 3 4 5
31Z 32 1405 Punto rotativo 581,15 665,22 976,45 D A
amortiguado contra los golpes
⌀ de carcasa D mm 60 68 92
Longitud útil B mm 95 111 146
máximo ⌀ de punta A mm 25 35 40 C
Fallo de concentricidad máximo mm 0,005 B
Velocidad de giro máxima min -1 5000 4000 3500
Para peso de la pieza de trabajo kg 300 600 1000

Puntos rotativos ligeros

■ Modelo ligero con carcasa delgada.
■ Rodamientos de rodillos precisos para una alta precisión de concentricidad.
■ Sin mantenimiento, gracias a la lubricación permanente.
■ La obturación especial impide la penetración de suciedad y de líquido refrigerante.
■ Mango CM templado y rectificado.
Aplicación: Principalmente para el mecanizado de piezas pequeñas y muy pequeñas en tornos gran-
des y pequeños.
32 0647 – La punta rotatoria alargada facilita un acceso sin obstáculos de la herramienta de torno a 32 0645
la cara plana de la pieza de trabajo. Especialmente indicado para el torneado copiador.

32 0647
Cono Morse 2 3 4 5
31Z 32 0645 Punto rotativo 230,84 241,90 ■ 323,02 ■ 466,10 ■
60°
31Z 32 0647 Punto rotativo 276,57 292,05 383,50 560,50
60° / 30°
⌀ de carcasa D mm 32 34 43 58
Longitud útil B (32 0645) mm 64 64 77 105
Longitud útil B (32 0647) mm 74 74 86 116
máximo ⌀ de punta 60° A mm 15 15 20 30
máximo ⌀ de punta 30° A (32 0647) mm 8 8 10 12
Fallo de concentricidad máximo mm 0,005
Longitud de punta C (32 0645) mm 19,5 19,5 27 37
Longitud de punta C (32 0647) mm 29 29 36 48
Velocidad de giro máxima min -1 6000 6000 6000 4000
Para peso de la pieza de trabajo (32 0645) kg 200 400 800 1600
Para peso de la pieza de trabajo (32 0647) kg 150 300 700 1400

Puntos rotativos ligeros
■ Ángulo de punta 60°.
■ Modelo ligero con carcasa delgada.
■ Rodamientos de rodillos precisos para una alta precisión de concentricidad.
■ Sin mantenimiento, gracias a la lubricación permanente.
■ La obturación especial impide la penetración de suciedad y de líquido refrigerante.

32 Cono Morse 2 3 4 5 6 32 0652

32L 32 0652 Puntos rotativos ligeros 186,59 194,70 259,60 374,65 859,92
⌀ de carcasa D mm 49 49 54 69 88
Longitud útil B mm 79 79 85,5 103 126,5
máximo ⌀ de punta 60° A mm 25 25 25 32 40
Fallo de concentricidad máximo mm 0,006
Longitud de punta C mm 29,5 29,5 29,5 40 50,5
Velocidad de giro máxima min -1 5000 5000 5000 3800 3000
Para peso de la pieza de trabajo kg 500 500 500 800 2000
964
