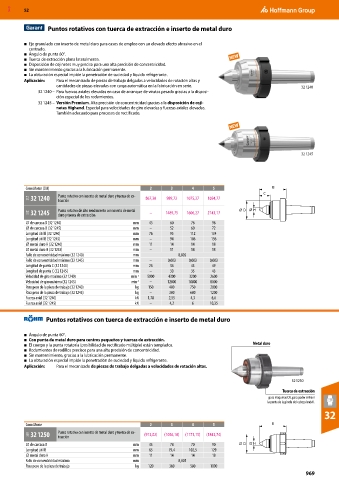

Page 969 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Puntos rotativos con tuerca de extracción e inserto de metal duro

■ Eje granulado con inserto de metal duro para casos de empleo con un elevado efecto abrasivo en el
centrado.
■ Ángulo de punta 60°.
■ Tuerca de extracción plana lateralmente.
■ Disposición de cojinetes muy precisa para una alta precisión de concentricidad.
■ Sin mantenimiento gracias a la lubricación permanente.
■ La obturación especial impide la penetración de suciedad y líquido refrigerante.
Aplicación: Para el mecanizado de piezas de trabajo delgadas a velocidades de rotación altas y
cantidades de piezas elevadas con carga automática en la fabricación en serie. 32 1240
32 1240 – Para fuerzas axiales elevadas en caso de arranque de virutas pesado gracias a la disposi-
ción especial de los rodamientos.
32 1245 – Versión Premium. Alta precisión de concentricidad gracias a la disposición de coji-
netes Highend. Especial para velocidades de giro elevadas y fuerzas axiales elevadas.
También adecuado para procesos de rectificado.

32 1245

Cono Morse (CM) 2 3 4 5 B
C
Punto rotativo con inserto de metal duro y tuerca de ex-
31Z 32 1240 tracción 867,30 989,72 1075,27 1694,77
31Z 32 1245 Punto rotativo de alto rendimiento con inserto de metal – 1489,75 1606,27 2143,17 D H
duro y tuerca de extracción
⌀ de carcasa D (32 1240) mm 45 60 76 96
⌀ de carcasa D (32 1245) mm – 52 60 72
Longitud útil B (32 1240) mm 76 95 112 134
Longitud útil B (32 1245) mm – 94 106 136
⌀ metal duro H (32 1240) mm 11 14 14 18
⌀ metal duro H (32 1245) mm – 11 14 18
Fallo de concentricidad máximo (32 1240) mm 0,005
Fallo de concentricidad máximo (32 1245) mm – 0,003 0,003 0,003
Longitud de punta C (32 1240) mm 26 36 43 49
Longitud de punta C (32 1245) mm – 30 35 43
Velocidad de giro máxima (32 1240) min -1 5000 4300 3200 2600
Velocidad de giro máxima (32 1245) min -1 – 12000 10000 8000
Para peso de la pieza de trabajo (32 1240) kg 150 400 750 2000
Para peso de la pieza de trabajo (32 1245) kg – 300 600 1200
Fuerza axial (32 1240) kN 1,78 2,55 4,3 6,6
Fuerza axial (32 1245) kN – 4,2 6 10,35

Puntos rotativos con tuerca de extracción e inserto de metal duro

■ Ángulo de punta 60°.
■ Con punta de metal duro para centros pequeños y tuercas de extracción.
■ El cuerpo y la punta rotatoria (posibilidad de rectificado múltiple) están templados. Metal duro
■ Rodamientos de rodillos precisos para una alta precisión de concentricidad.
■ Sin mantenimiento, gracias a la lubricación permanente.
■ La obturación especial impide la penetración de suciedad y líquido refrigerante.
Aplicación: Para el mecanizado de piezas de trabajo delgadas a velocidades de rotación altas.

32 1250
Tuerca de extracción
para máquinas CN, para poder extraer
la punta de la pínola del cabezal móvil.
32
Cono Morse 2 3 4 5 B

35R 32 1250 Punto rotativo con inserto de metal duro y tuerca de ex- (913,02) (1056,10) (1171,15) (1843,74)
tracción
⌀ de carcasa D mm 45 74 70 90 D H
Longitud útil B mm 65 79,4 102,5 129
⌀ metal duro H mm 11 14 14 18
Fallo de concentricidad máximo mm 0,005
Para peso de la pieza de trabajo kg 120 360 500 1000
969
