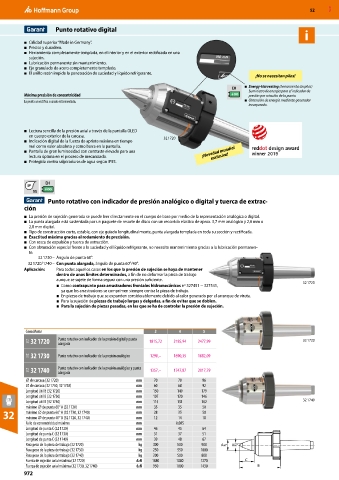

52 MXD

Punto rotativo digital
i
■ Calidad superior “Made in Germany”.
■ Preciso y duradero.
■ Herramienta completamente templada, en el interior y en el exterior rectificada en una
sujeción.
■ Lubricación permanente sin mantenimiento.
■ Eje granulado de acero completamente templado.
■ El anillo retén impide la penetración de suciedad y líquido refrigerante.
¡No se necesitan pilas!
EH ■ Energy-Harvesting (herramienta sin pilas)
Suministro de energía para el indicador de
Máxima precisión de concentricidad ∞ presión por rotación de la punta.
La punta se rectifica cuando está montada. ■ Obtención de energía mediante generador
incorporado.

■ Lectura sencilla de la presión axial a través de la pantalla OLED
en cuerpo exterior de la carcasa. 32 1720
■ Indicación digital de la fuerza de apriete máxima en tiempo
real como valor absoluto y como barra en la pantalla.
■ Pantalla de gran luminosidad con contraste elevado para una ¡Novedad mundial
lectura óptima en el proceso de mecanizado. exclusiva!
■ Protegida contra salpicaduras de agua según IP55.

EH
IP ∞
55
Punto rotativo con indicador de presión analógico o digital y tuerca de extrac-
ción
■ La presión de sujeción generada se puede leer directamente en el cuerpo de base por medio de la representación analógica o digital.
■ La punta alargada está sustentada por un paquete de resorte de disco con un recorrido elástico de aprox. 3,7 mm analógico y 2,6 mm o
2,8 mm digital.
■ Tipo de construcción corto, estable, con eje guiado longitudinalmente, punta alargada templada en toda su sección y rectificada.
■ Exactitud máxima gracias al rodamiento de precisión.
■ Con rosca de expulsión y tuerca de extracción.
■ Con obturación especial frente a la suciedad y el líquido refrigerante, no necesita mantenimiento gracias a la lubricación permanen-
te.
32 1730 – Ángulo de punta 60°.
32 1720/1740 – Con punta alargada, ángulo de punta 60°/40°.
Aplicación: Para todos aquellos casos en los que la presión de sujeción se haya de mantener
dentro de unos límites determinados, a fin de no deformar la pieza de trabajo
aunque se sujete de forma segura con una presión suficiente. 32 1720
■ Como contrapunto para arrastradores frontales hidromecánicos nº 327451 − 327541,
ya que los arrastradores se comprimen siempre contra la pieza de trabajo.
■ En piezas de trabajo que se expanden considerablemente debido al calor generado por el arranque de viruta.
■ Para la sujeción de piezas de trabajo largas y delgadas, a fin de evitar que se doblen.
■ Para la sujeción de piezas pesadas, en las que se ha de controlar la presión de sujeción.

Cono Morse 3 4 5
31Z 32 1720 Punto rotativo con indicador de la presión digital y punta 1815,72 2185,94 2477,99 32 1730
alargada

31Z 32 1730 Punto rotativo con indicador de la presión analógico 1298,– 1690,35 1882,09

31Z 32 1740 Punto rotativo con indicador de la presión analógico y punta 1357,– 1747,87 2017,79
alargada
⌀ de carcasa (32 1720) mm 70 70 96
⌀ de carcasa (32 1730, 32 1740) mm 60 68 92
Longitud útil B (32 1720) mm 150 149 179
Longitud útil B (32 1730) mm 107 120 146
Longitud útil B (32 1740) mm 115 131 162 32 1740
máximo ⌀ de punta 60° A (32 1720) mm 35 35 50
32 máximo ⌀ de punta 60° A (32 1730, 32 1740) mm 28 35 50
máximo ⌀ de punta 40° A (32 1720, 32 1740)
14
18
mm
12
Fallo de concentricidad máximo mm 0,005
Longitud de punta C (32 1720) mm 46 45 64
Longitud de punta C (32 1730) mm 31 37 51
Longitud de punta C (32 1740) mm 39 48 67
Para peso de la pieza de trabajo (32 1720) kg 300 500 900 A40° A60°
Para peso de la pieza de trabajo (32 1730) kg 250 550 1000
Para peso de la pieza de trabajo (32 1740) kg 200 500 800
Fuerza de sujeción axial máxima (32 1720) daN 1080 1080 1270 C
Fuerza de sujeción axial máxima (32 1730, 32 1740) daN 950 1000 1430 B
972
