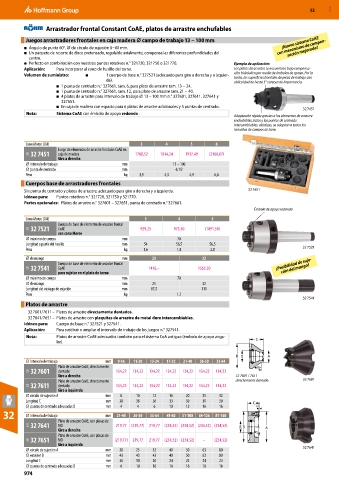

Arrastrador frontal Constant CoAE, platos de arrastre enchufables

Juegos arrastradores frontales en caja madera ⌀ campo de trabajo 13 − 100 mm ¡Nuevo sistema CoAE
■ Ángulo de punta 60°, ⌀ de círculo de sujeción 8−80 mm. con mecanismo de compen-
■ Un paquete de resorte de disco pretensado, regulable axialmente, compensa las diferentes profundidades del sación mejorado!
centro.
■ Perfecto en combinación con nuestros puntos rotativos n.° 321720, 321750 o 321770. Ejemplo de aplicación:
Aplicación: Para incorporar al cono de husillo del torno. Los platos de arrastre se encuentran bajo compensa-
Volumen de suministro: ■ 1 cuerpo de base n.° 327521 (adecuado para giro a derecha y a izquier- ción hidráulica por medio de émbolos de apoyo. Por lo
tanto, las superficies frontales de pieza de trabajo con
da). oblicuidad de hasta 5° carecen de importancia.
■ 1 punta de centrado n.° 327661, tam. 6, para plato de arrastre tam. 13 − 24.
■ 1 punta de centrado n.° 327661, tam. 12, para plato de arrastre tam. 21 − 40.
■ 4 platos de arrastre para intervalo de trabajo ⌀ 13 – 100 mm n.° 327601, 327611, 327641 y
327651.
■ En caja de madera con espacio para 6 platos de arrastre adicionales y 3 puntas de centrado. 32 7451
Nota: Sistema CoAE con émbolo de apoyo redondo . Adaptación rápida gracias a los elementos de arrastre
enchufables. Estos y las puntas de centrado
intercambiables, elásticas, se adaptan a todos los
tamaños de cuerpos de base.

Cono Morse (CM) 3 4 5 6
Juego de elementos de arrastre frontales CoAE en
33I 32 7451 caja de madera 1768,52 1814,24 1917,49 (2160,87)
Giro a derecha
⌀ intervalo de trabajo mm 13 – 100
⌀ punta de centrado mm 6; 12
Peso kg 3,9 4,3 4,9 6,6
Cuerpos base de arrastradores frontales
Sin punta de centrado y platos de arrastre, adecuado para giro a derecha y a izquierda. 32 7451
Idóneo para: Puntos rotativos n.° 321720, 321750 y 321770.
Partes opcionales: Platos de arrastre n.° 327601 – 327651, punta de centrado n.° 327661.
Émbolo de apoyo redondo
Cono Morse (CM) 3 4 5
Cuerpo de base de elemento de arrastre frontal
33I 32 7521 CoAE 929,25 973,50 (1091,50)
con cono Morse
⌀ máximo de cuerpo mm 70
Longitud a partir del husillo mm 54 56,5 56,5
Peso kg 1,6 1,8 2,8 32 7521
⌀ de mango mm 25 32
Cuerpo de base de elemento de arrastre frontal ¡Posibilidad de suje-
33I 32 7541 CoAE 1416,– 1563,50 ción del mango!
para sujetar en el plato de torno
⌀ máximo de cuerpo mm 70
⌀ de mango mm 25 32
Longitud del vástago de sujeción mm 87,5 111
Peso kg 1,7
32 7541
Platos de arrastre
32 7601/7611 – Platos de arrastre directamente dentados.
32 7641/7651 – Platos de arrastre con plaquitas de arrastre de metal duro intercambiables.
Idóneo para: Cuerpo de base n.° 327521 y 327541.
Aplicación: Para sustituir o ampliar el intervalo de trabajo de los juegos n.° 327541.
Nota: Platos de arrastre CoAE adecuados también para el sistema CoA antiguo (émbolo de apoyo angu- C
lar).

B 24 A
⌀ intervalo de trabajo mm 9-16 11-20 13-24 17-32 21-40 26-50 33-64
Plato de arrastre CoAE, directamente 55°
33I 32 7601 dentado 134,22 134,22 134,22 134,22 134,22 134,22 134,22
Giro a derecha 32 7601 / 7611
Plato de arrastre CoAE, directamente directamente dentado. 32 7601
33I 32 7611 dentado 134,22 134,22 134,22 134,22 134,22 134,22 134,22
Giro a izquierda
⌀ círculo de sujeción A mm 8 10 12 16 20 25 32
Longitud C mm 38 38 36 33 30 30 30 C
⌀ puntas de centrado adecuadas D mm 4 4 6 10 12 16 16 1,5
32 ⌀ intervalo de trabajo mm 21-40 26-50 33-64 41-80 51-100 64-126 81-160

MD
33I 32 7641 Plato de arrastre CoAE, con placas de 219,77 (219,77) 219,77 (234,52) (234,52) (234,52) (234,52) B 24 A
Giro a derecha
Plato de arrastre CoAE, con placas de
33I 32 7651 MD (219,77) 219,77 219,77 (234,52) (234,52) – (234,52)
Giro a izquierda
⌀ círculo de sujeción A mm 20 25 32 40 50 63 80 32 7641
⌀ exterior B mm 43 43 43 40 50 63 80
Longitud C mm 30 30 30 24 24 24 24
⌀ puntas de centrado adecuadas D mm 6 10 16 16 16 16 16
