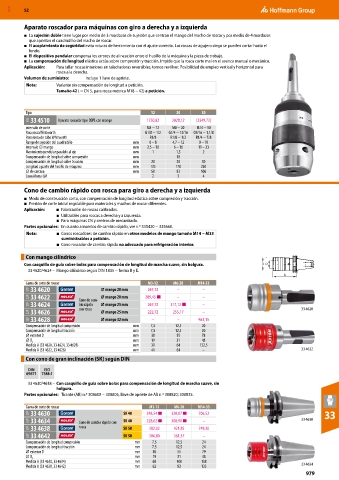

MXD 52

Aparato roscador para máquinas con giro a derecha y a izquierda

■ La sujeción doble tiene lugar por medio de 3 mordazas de sujeción que centran el mango del macho de roscar y por medio de 4 mordazas
que aprietan el cuadradillo del macho de roscar.
■ El acoplamiento de seguridad evita roturas de herramienta con el ajuste correcto. Las roscas de agujero ciego se pueden cortar hasta el
fondo.
■ El dispositivo pendular compensa los errores de alineación entre el husillo de la máquina y la pieza de trabajo.
■ La compensación de longitud elástica actúa sobre compresión y tracción. Impide que la rosca corte mal en el avance manual o mecánico.
Aplicación: Para tallar roscas interiores en taladradoras reversibles, tornos revólver. Posibilidad de empleo vertical y horizontal para
rosca a la derecha.
Volumen de suministro: Incluye 1 llave de apriete.
Nota: Variante sin compensación de longitud a petición.
Tamaño 42 ( = CN 5, para rosca métrica M18 − 42) a petición.

Tipo 12 20 30
35B 33 4510 Aparato roscador tipo DSPL con mango 1750,82 2028,12 (3349,72)
intervalo de corte M3 − 12 M8 − 20 M14 − 30
Para rosca Whitworth G1/8 − 1/2 G1/4 − 13/16 G9/16 − 1,1/8
Para rosca de tubo Whitworth R1/8 R1/8 − 1/2 R1/4 − 7/8
Rango de sujeción del cuadradillo mm 0 – 8 4,7 – 12 0 – 18
Intervalo ⌀ mango mm 2,5 – 10 6 – 16 11 – 23
Movimiento pendular paralelo al eje mm 1 1,5 2
Compensación de longitud sobre compresión mm 10
Compensación de longitud sobre tracción mm 20 20 30
Longitud a partir del husillo de máquina mm 135 170 230
⌀ de carcasa mm 58 83 106
Cono Morse CM 2 3 4

Cono de cambio rápido con rosca para giro a derecha y a izquierda
■ Modo de construcción corto, con compensación de longitud elástica sobre compresión y tracción.
■ Presión de corte inicial regulable para materiales y machos de roscar diferentes.
Aplicación: ■ Fabricación de roscas calibradas.
■ Utilizables para roscas a derecha y a izquierda.
■ Para máquinas CN y centros de mecanizado.
Partes opcionales: En cuanto a insertos de cambio rápido, ver n.º 335420 − 335660.
Nota: ■ Conos roscadores de cambio rápido en otros modelos de mango tamaño M14 − M33
suministrables a petición.
■ Cono roscador de cambio rápido no adecuado para refrigeración interior.

Con mango cilíndrico
Con casquillo de guía sobre bolas para compensación de longitud de marcha suave, sin holgura.
33 4620/4624 – Mango cilíndrico según DIN 1835 − forma B y E.

Gama de corte de roscas M3-12 M6-20 M14-33
31P 33 4620 ⌀ mango 20 mm 267,72 – –
32P 33 4622 Cono de cam- ⌀ mango 20 mm 209,45 ■ – –
31P 33 4624 bio rápido ⌀ mango 25 mm 267,72 317,12 ■ –
32P 33 4626 con rosca ⌀ mango 25 mm 222,72 255,17 – 33 4620
32P 33 4628 ⌀ mango 32 mm – – 463,15
Compensación de longitud compresión mm 7,5 12,5 20
Compensación de longitud tracción mm 7,5 12,5 20
⌀ exterior D mm 38 55 78
mm 19 31 48
⌀ D 1
Medida A (33 4620, 33 4624, 33 4628) mm 39 64 132,5
Medida A (33 4622, 33 4626) mm 41 64 – 33 4622
Con cono de gran inclinación (SK) según DIN
DIN ISO
69871 7388-1

33 4630/4638 – Con casquillo de guía sobre bolas para compensación de longitud de marcha suave, sin
holgura.
Partes opcionales: Tirante (AB) n.º 308600 − 308806, llave de apriete de AB n.º 308820; 308835.

Gama de corte de roscas M3-12 M6-20 M14-33
31P 33 4630 SK 40 248,54 ■ 320,07 ■ 706,52 33
32P 33 4634 Cono de cambio rápido con SK 40 228,62 ■ 300,90 ■ – 33 4630
31P 33 4638 rosca SK 50 382,02 421,85 749,30
32P 33 4642 SK 50 306,80 361,37 –
Compensación de longitud compresión mm 7,5 12,5 24
Compensación de longitud tracción mm 7,5 12,5 24
⌀ exterior D mm 38 55 79
mm 19 31 48
⌀ D 1
Medida A (33 4630, 33 4634) mm 60 100 138 33 4634
Medida A (33 4638, 33 4642) mm 62 83 133
